老铁们，这个电阻为什么不会烧毁？

2025-5-13 20:50:13 2621 电阻

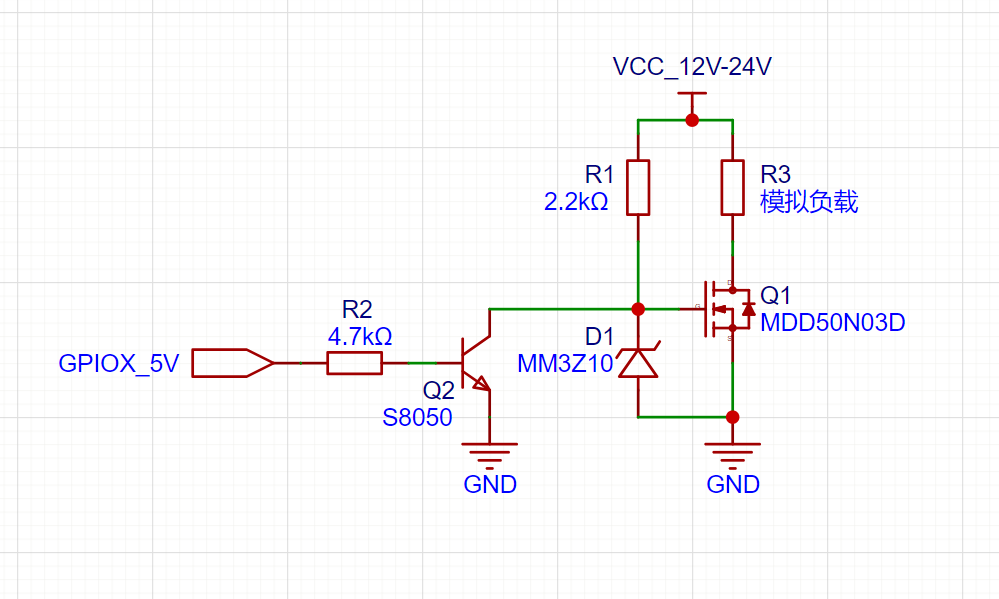

0 今天看到一个别人的产品，发现一个疑惑的地方，这是我根据PCB画出来的原理图 D1为10V的稳压二极管 R1、R2电阻都为0603封装的 R2左侧为mcu的GPIO（5V电平）按我的分析，电源是最大支持24V，但24V时且Q2导通时，24V不是全加在R1上的吗？这时候讲道理流过R1的电流大概是10mA，而一般0603封装的电阻功率也就100mW，讲道理应该烧毁才对吧？还望兄弟们解惑 0
2025-5-13 20:50:13　　评论淘帖0 相关推荐 • 老铁们，你们有没有见过这种接线方式的？ 4092 • 勒索病毒死灰复燃你的电脑上曾经的“老铁”们还在吗 970 • 扎心了老铁！工程师们看完这些图感同身受 7833 • 阻尼电阻烧毁的原因_阻尼电阻型号 3224 • 老铁们，超声波模块连在开发板上，都能测不出距离 3133 • JEET蓝牙耳机到货了，给老铁们晒个单 2320 • 老司机们学习STM32的技巧 2085 • 大家看这个5050灯珠电路是否设计正常？会不会烧毁灯珠？ 9818 • 有做过关于关于驾考系统的老铁吗 3542 • 福音来了白光T12老铁白送了 3117 1 个讨论

0 D1为10V稳压管，Q2导通时，R1电阻上的电压为12V，R1的功率为65mW，所以不会被烧毁，不知道我的理解是否正确

2025-5-15 16:29:26 2 评论举报 1^# 王群 2 条评论 jf_97881134 2025-5-16 17:22 不对把，Q2导通时D1不满足稳压的条件的，这个时候D1没作用，只有Q2没导通时稳压二极管才有效果的赞回复举报王群回复 jf_97881134： 2025-5-19 15:57 是的，会不会是他抄板的时候电路没对，我问了一堆都没答案赞回复举报
