【道生物联TKB-620开发板试用】开箱及脱机测试

2025-4-19 22:23:13

812 开发版道生物联

简介

最近参加了道生物联和电子发烧友组织的开发版试用活动，收到开发版后做一期开箱简单测评活动。

开发版是两块TKB-620，用于做收发测试。

收到的开发版清单如下：

⚠️ 以上物料各两套

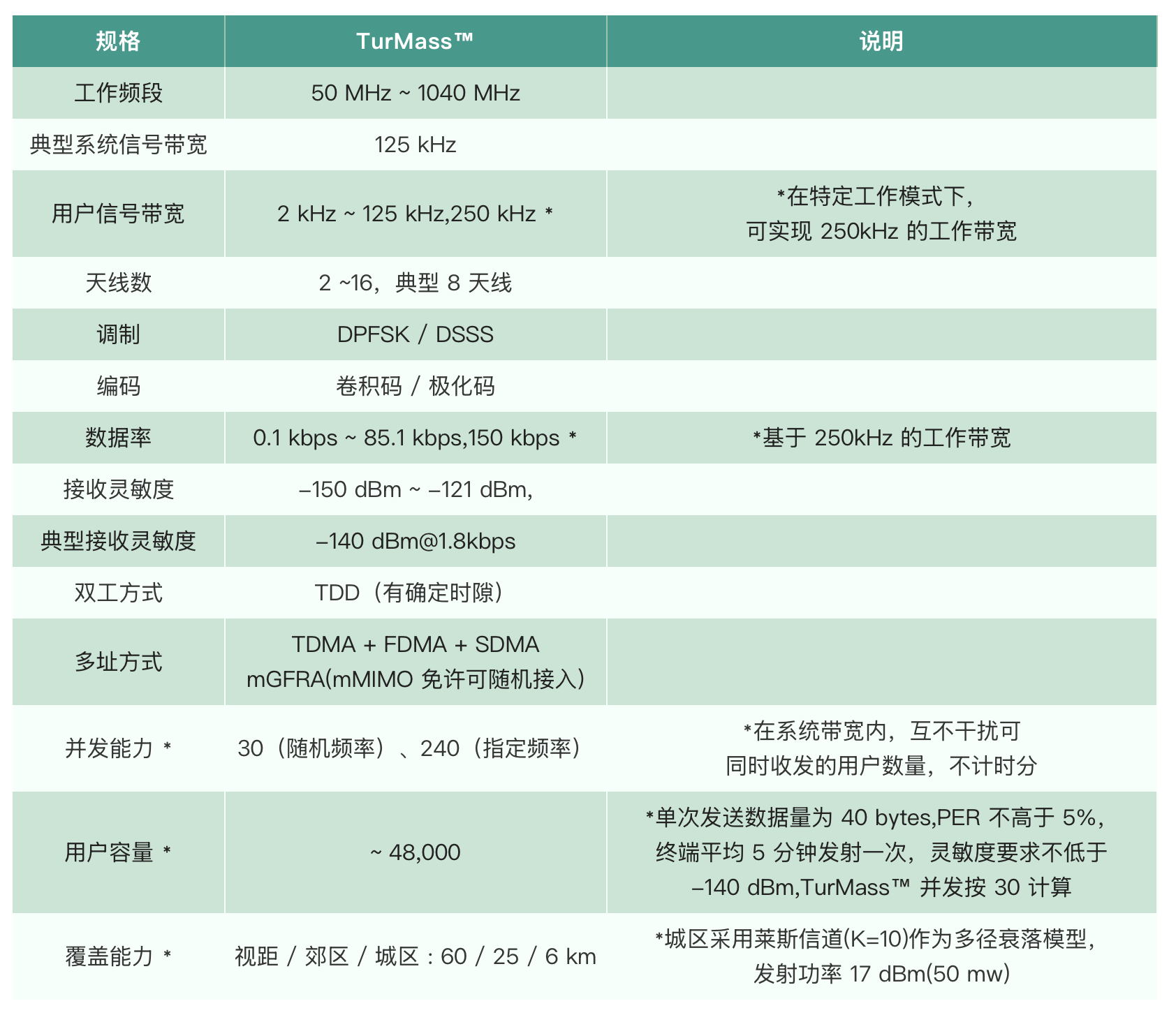

对这块开发版感兴趣是因为此款无线芯片标称对标lora，同时个别性能超越lora，另外射频芯片和MCU是合封在一起的，方便做小型化应用。我们后续实际测试看看这款开发版的无线性能到底如何。

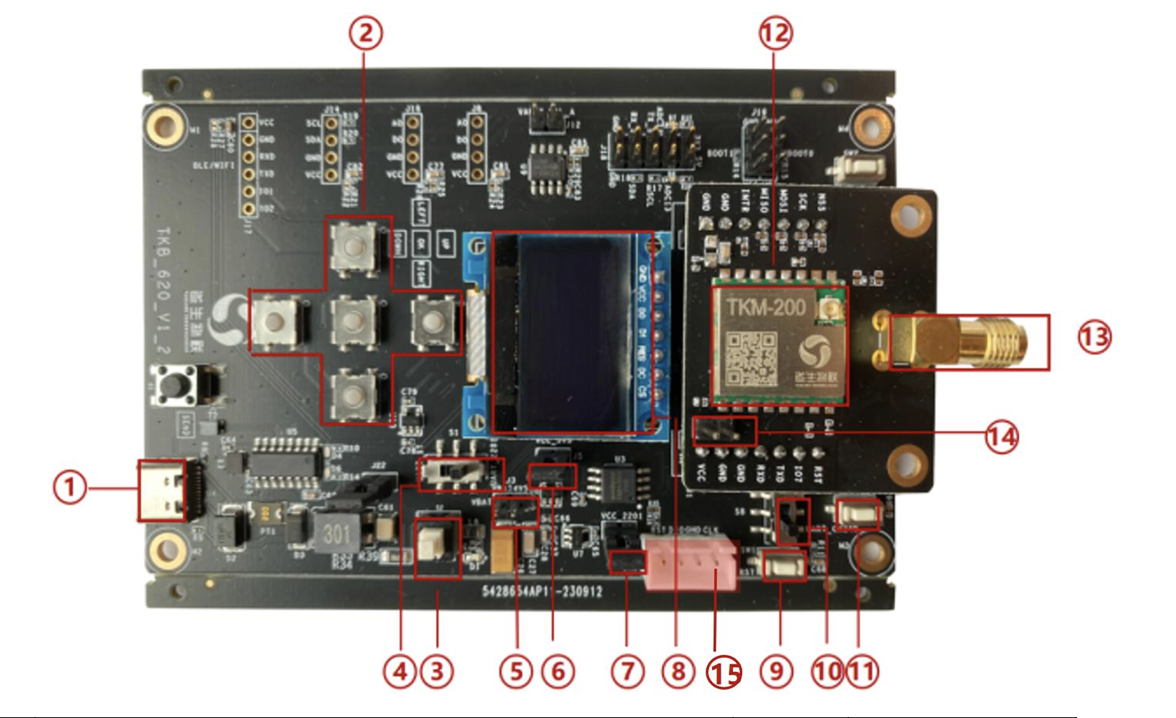

TKB-620开发板，版载TKM-200模组（模组内集成TK8620无线芯片），以及一些外设，如按键、显示屏、LED灯等。通过这些外设可以很快搭建一个测试平台用于原型测试。

编号	说明	位号	初始状态
1	Type-C串口，兼顾给TKB-620供电和通信端口	U4	无
2	按键	无	无
3	总电源开关（按下接通，弹起断开）	无	无
4	UART切换开关（与开关10联合使用）： - 拨到UART_2201侧：PC接通TKM-200模组 - 拨到URAT_ST侧：PC接通底板MCU	S1	连接TKM-200模组
5	外部电池供电接口（推荐3节1.5V碱性电池）	J3	默认断开
6	串口供电回路短接排针（插跳帽后连通）	J5	默认插跳帽
7	模组供电回路短接排针（插跳帽后连通）	J4	默认插跳帽
8	OLED显示屏	J7	无
9	TKB-620底板MCU芯片复位轻触开关	SW1	无
10	UART切换开关（与开关4联合使用）： - 拨到UART_ST侧：MCU接通TKM-200模组 - 拨到UART_CH340侧：PC接通TKM-200模组	S8	默认接通CH340
11	TKM-200模组复位轻触开关	SW3	无
12	TKM-200模组子板或TK8620芯片子板	U4	无
13	天线SMA座，射频信号的输入输出端口	A1	无
14	TKM-200模组供电输入短接排针（插跳帽后连通）※此处串接电流表可测试模组电流	无	默认插跳帽
15	ST芯片烧录固件的接口	J6	无

开发版出厂默认烧录了测试程序，支持脱机测试。我们只需要供电即可。为了测试方便，我们将发送端称为S，接收端称为R。测试步骤如下：

TKB-620 单板脱机测试时，需要将位号S1拨码开关拨到URAT_ST丝印侧，位号S8拨码开关拨到UART_ST丝印侧。

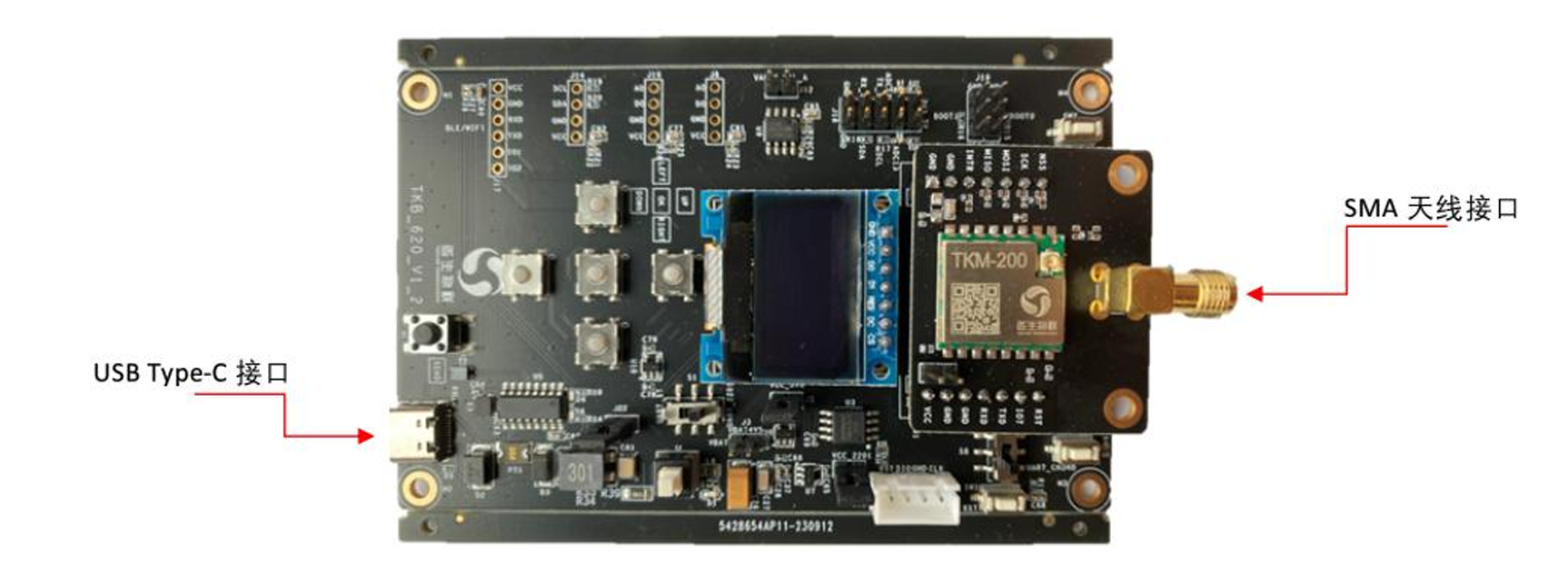

脱机测试准备只需要将吸盘天线连接开发板的SMA射频天线接口，通过USB线连接充电宝，并上电即可。
两块开发板，均进入第一屏，设置相同的速率模式（RateMode参数），设置相同的工作频率（Freq参数），设置最大发射功率（Txp参数）。
终端S，在第一屏，设置连续发送次数，如100（第一屏的TxCount参数）。终端R，在第一屏，进入“TxCount”参数，然后退出即可（实现计数器清零）。
可以做距离测试，此时接收端可以拉开距离。
：终端S进入第二屏，按下独立按键“SEND”触发连续发送，观察收发情况，Send 计数会持续增加。终端R进入第三屏，Rxcount会持续增加，rssi和snr为对应的信号情况， Loss 为统计的丢包率。
