国际电子技术委员会(IEC international electrotechnical commission) 制定的有关电磁兼容(EMC electromagnetic compatibility), 其中与电源有关的法规 IEC61000-4-13 中, 有输入交流电压的谐波(harmonic)与间谐波(interharmonics)的测试项目, 是个较陌生的题目. 一般工程师或测试人员都不太了解何谓交流电压的谐波与间谐波成份? 测试的目的是什
么? 它对电源供应器又有什么影响? 此文就针对此议题来做探讨.
一、何谓电压的谐波(harmoinc)成份?
一般来说, 理想的交流电源应是纯正弦波形, 但因现实世界中的输出阻抗及非线性负载的原因, 导致电源波形失真, 如(图一). 若电压频率是 60Hz, 将失真的电压经傅立叶转换分析后, 可将其电压组成分解为除了基频(60Hz)外, 倍频(120Hz, 180Hz,…..)成份的组合. 其倍频的成份就称为谐波: harmonic. 而近年来整流性负载的大量使用, 造成大量的谐波电流, 也间接污染了市电, 产生电压的谐波成份. 另外一些市售的发电机或 UPS 本身输出电压就非纯正弦波, 甚至有方波的情形, 失真情形更严重, 所含谐波成份占了很大的比重.

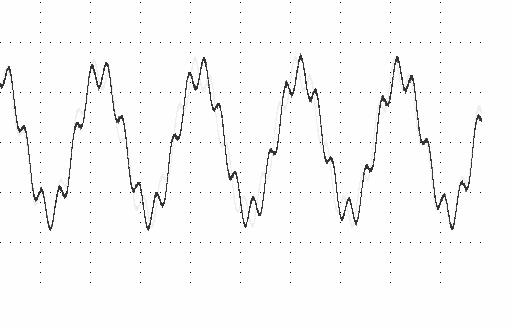

(图一)含有谐波电压的波形图
二、何谓电压的间谐波(interharmoincs)成份?
Inter 是指 ”之间” 的意思. 所以 interharmonics 是指在谐波频率间的. 也就是不单基频的倍数频率的成份, 也包含了非倍数频率的成份在内, 范围更大. 而当交流电压有间谐波成份时, 最明显特征是每周期的电压波形都不太相同, 如(图二). 其发生原因可能为基频的变动, 或负载变动频率不是交流电源的倍数频, 例如: 马达,...等, 也常污染交流电源.

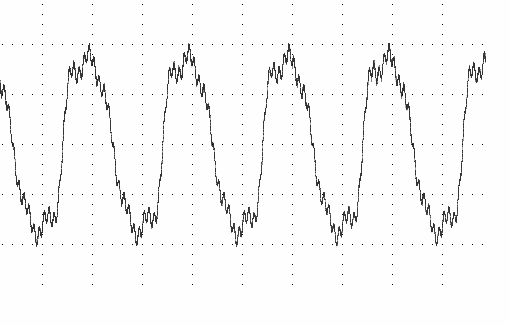

(图二)含有间谐波电压的波形图
文件过大,需要完整版资料可下载附件查看哦!
