一：​​​​​​​实验简介
实验目的：
了解Modelsim的基本使用方法，完成do文件的编写，提高仿真效率。
实验环境：
Window11
PDS2022.2-SP6.4
Modelsim10.6rc

二：​​​​​​​​​​​​​​实验原理
将Modelsim的命令编写到一个do文件中，这样每次仿真时，只需运行这个do文件脚本即可自动执行其中的所有命令，从而显著提高重复仿真的效率。

三：​​​​​​​​​​​​​​接口列表
暂无

四：​​​​​​​​​​​​​​Testbench文件的编写
Testbench文件其实就是模拟信号的生成，给我们所设计的模块提供输入，以便测试。因为我们上板去生成比特流，尤其是比较复杂的算法，往往是需要耗很多时间的。所以要快速验证我们的设计逻辑是否正常，还得是用仿真来验证，不管是模拟图像的生成还是信号的生成，都可以通过Testbench来完成，但是，要注意一点，仿真通过了只能说明百分之80上板没问题，剩下的可能就要看实际的时序了，毕竟仿真是理想状态，实际总是不太理想。
接下来介绍Testbench的基本编写方法：
`timescale 1ns/1ns 该语句 第一个1ns表示时间单位为1ns，第二个1ns表示时间精度为1ns。注意的是，时间单位不能比时间精度还小。时间单位表示运行一次仿真所用的时间。时间精度表示仿真显示的最小刻度。
#10 表示延时10个单位时间，比如`timescale 1ns/1ns，#10表示延时10ns。
initial 对信号进行初始化，只会执行一次。
{$random}%x，表示随机取[0,x-1]之间的数字。x为正整数。如果是$random%x，则是[-(x-1),x-1]的数。
$display 打印信息，会自动换行。
$stop 暂停仿真。
$readmemb读取文件函数。
$monitor 为监测任务，用于变量的持续监测。只要变量发生了变化，$monitor 就会打印显示出对应的信息。
输入信号一般用reg定义，方便后续用always块生成想要模拟的值，输出一般直接wire引出即可。
例如生成时钟，always#10 sys_clk = ~sysclk; 表示每10个单位时间就翻转一次，如果时间单位是ns，那就是每10ns翻转一次，就是生成了50MHZ的时钟。周期是20ns。
接下来给出一个参考的testbench，如下所示：
`timescale 1ns / 1ns
`define UD #1
module tb_led_test();

reg         clk     ;
reg         rst_n   ;
wire[7:0]   led     ;
reg [7:0]   data    ;

initial begin
    rst_n <= 0;
    clk   <= 0;
    #20;
    rst_n <= 1;
    #2000
    $display("I am stop"); //
    $stop;
end
always#10 clk = ~clk;//20ns  50MHZ

led_test
#(
    .CNT_MAX    (10)
)u_led_test(
.clk       (clk    ),// input
.rstn      (rst_n  ),// input
.led       (led    ) // output [7:0]
);

initial begin
    $monitor("led:%b", led);
end

always@(posedge clk or negedge rst_n)    begin
    if(!rst_n)
        data    <=    8'd0;
    else
    begin
data    <=    {$random}%256;
        $display("Now data is %d",data);
    end
end

endmodule
代码第一行定义了仿真的时间单位和精度，均为1ns；第二行宏定义了延时的时间UD，可根据个人代码习惯使用。第10-18行对复位和时钟进行初始化，并且延时2020ns后用$display打印出暂停仿真的字样，之后停止仿真。注意$stop仅仅是暂停仿真，不是完全结束仿真，还可以通过run指令继续运行仿真。第19行每10ns翻转一次，完成了50MHZ时钟的生成。21-28行例化了流水灯模块，用来做仿真测试，该代码主要完成每隔一段时间对输出的数据完成一次移位。进而实现了流水灯。30-32行用$monitor监测led变量，一旦改变就打印出来。第34-42行主要是产生测试数据并打印出来，该数据仅仅用来观察random函数的测试。

五：​​​​​​​Modelsim的使用
该部分主要介绍Modelsim的基本使用方法。
当我们的设计文件没有使用到任何平台的IP核时，我们可以直接打开Modelsim新建工程，然后进行仿真，具体步骤如下所示：

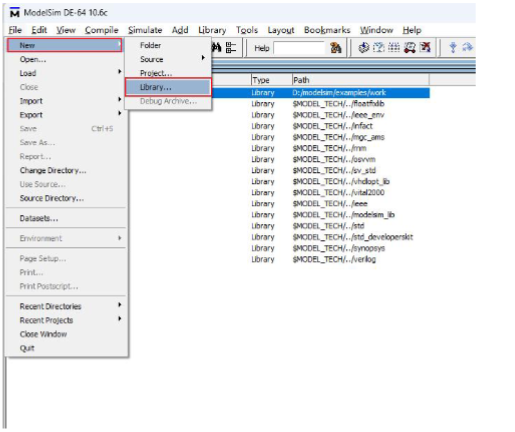

点击左上角 File->New->Library，新建一个工作库，一般取名为 work，因为 Modelsim 运行时都会在这个
work 下面工作，所以第一次运行 Modelsim 我们需要新建一个叫 work 的库，如果打开发现已经有 work 的工作
库时，则不用新建。


输入 work，点击 OK 即可。新建完成后就可以看到有个 work 的库在 Modelsim 里面。接下来新建工程。

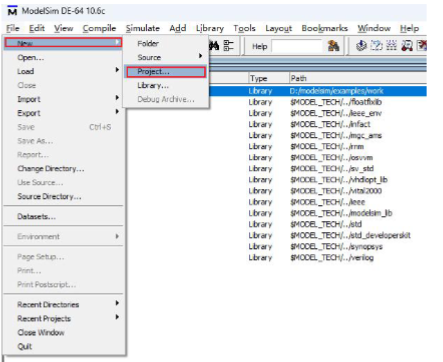

左上角 File->New->Project，新建工程。


工程名注意不要出现中文，其余保持默认即可，可以看到 Default Library Name 其名字默认指向 work。

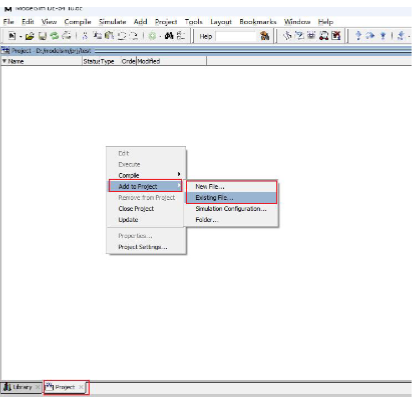

新建完后可以看到下方多了一个叫 Project 的选项卡，鼠标右键该界面空白部分，选择 Add to
Project->Existing File，或者 Add to Project->New File。添加我们要仿真的文件，这里用一个比较简单的来演示。

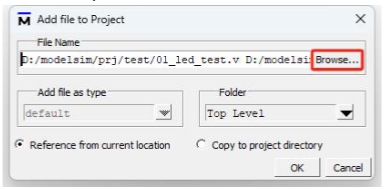

点击 Browse，添加要仿真的文件。

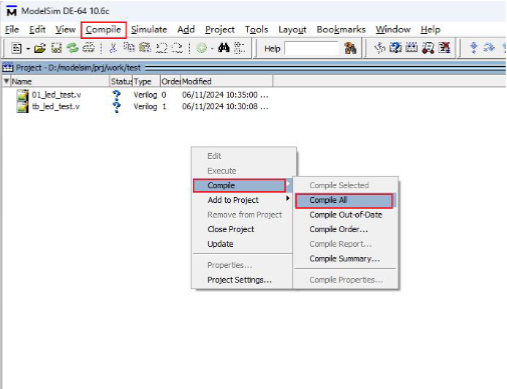

选择上方 Compile 或者鼠标右键空白部分，选择 Compile->Compile，该步骤主要对 verilog 文件进行编译，
检查是否有语法错误等。

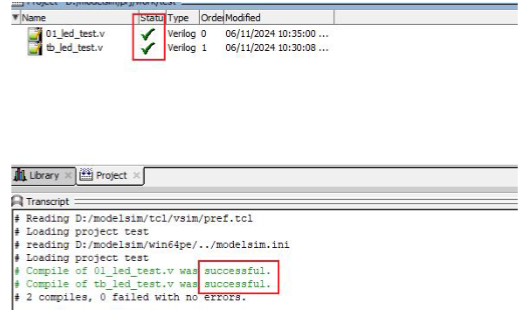

当看到 Status 是个绿色的√，或者下方打印输出区间没有任何 errors，显示 successful，表示我们的文件编                    译通过，可以进行下一步操作了。

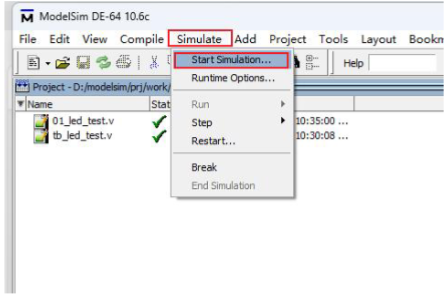

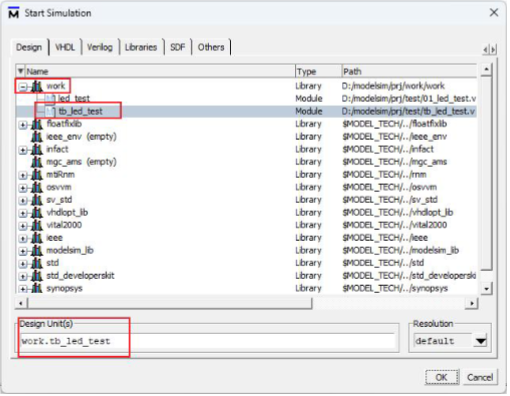

选择上方 Simulate->Start Simulation，之后会弹出如下图所示的界面，把 work 展开，选择我们的
testbench 文件，可以看到 Design Unit 显示的是我们的 testbench 文件就没问题了。然后点击 OK，开始仿真。

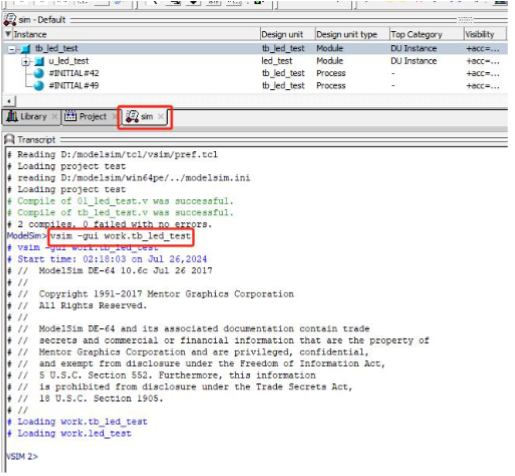

可以看到会弹出一个新的选项卡叫”sim”，然后看红框部分，当点击 OK 后，实际上 Modelsim 自动输入一
句命令 vsim -gui work.tb_led_test。这其实和后面我们的 do 文件编写是有联系的，do 文件的编写实际上就是
在写这些命令，这里我们先铺垫一下

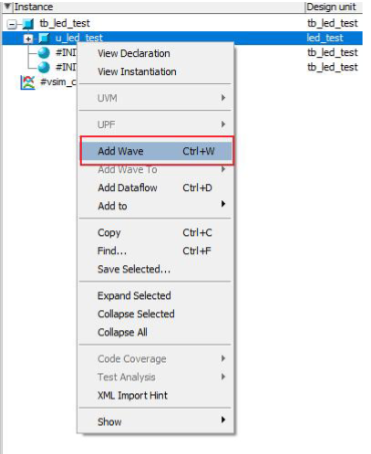

接下来添加我们要观察的信号，这里我是直接右键 u_led_test 这个模块，然后选择 Add Wave 或者 crtl+w，
即可将该模块的全部信号都加入到波形窗口中。

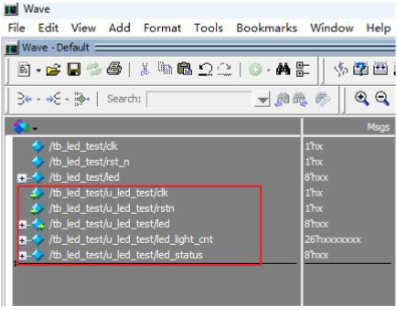

可以看到，波形窗口已经添加该模块的全部信号，之后我们按下快捷建，crtl+a 全选全部信号，crtl+g，对信
号进行分组，该分组是按照不同模块进行分组，crtl+h 消除信号名称的前缀，如下图所示：

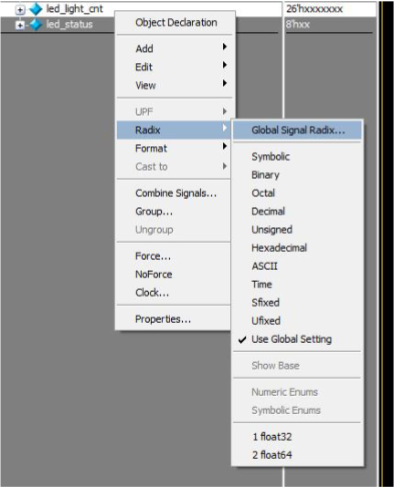

鼠标右键信号，Radix 可以修改该信号显示的格式，比如二进制显示，16 进制显示等。Properties 可以修改
该信号波形显示的颜色，这两个是比较常用的。接下来开始来运行我们的仿真。

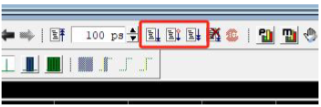

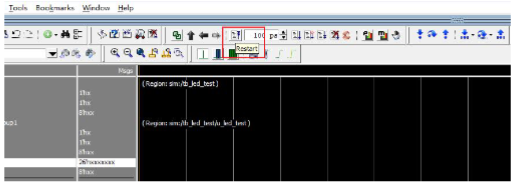

点击上方这个地方，对信号全部进行 Restart 复位。

红框旁边的 100 ps 是一次仿真运行的时间，红框内从左往右看，第一个是表示运行一次仿真，其时间为
100ps，100ps 并不是固定的，我们可以修改为 1ms,100us 等。第二个基本比较少用。第三个是让仿真不断运行，
直到用户点击停止为止，如图 2.5-18 所示：

按下后，当用户点击 stop，仿真才会停止。

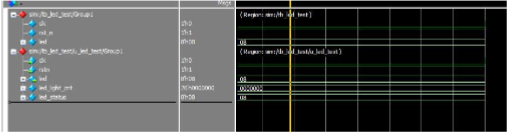

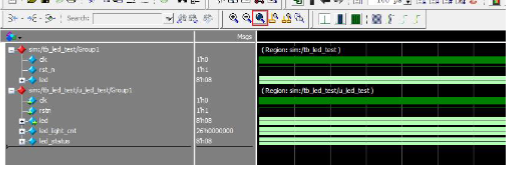

上图为操作后显示出来的波形。

点击红框部分那个按钮，将缩小波形。我们也可以按住 crtl 键，然后鼠标滚轮上下，可以对波形进行缩放。到
这里，基本的使用方法就结束了，更多操作大家可以去看视频操作，或者网上百度，或者自己摸索一下。

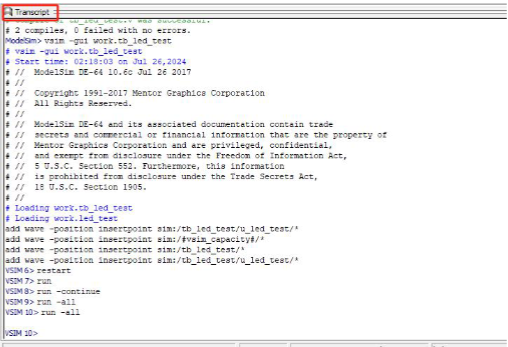

再铺垫一下，完成这些操作后，我们回去打印输出区间观察一下

可以看当我们添加波形时，Modelsim 自动执行了一句 add wave -position xxxxxxx 的命令，执行了 restart，
也就是复位，run 就是运行仿真，这些都和后续 do 文件的编写息息相关。所以其本质就是编写这些命令，我们就
不需要用鼠标去点每个功能，每次我们只需要运行 do 文件就可以完成全部操作，大大提高我们的效率。

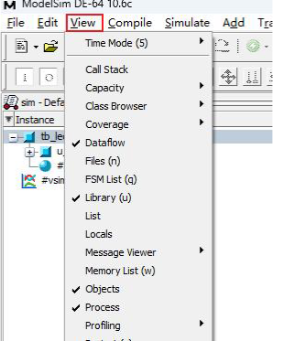

如果大家不小心把某些选项卡关了，可以在上方 View 选择要查看的窗口，如下图所示：
比如 Library 前面有个√，就是显示 Library 选项卡的意思。大家可以在这里找找需要显示的界面。

六：​​​​​​​​​​​​​​文件的编写
​​​​​​​基本命令介绍
前文其实也有提到，Modelsim实际上是通过输入命令来执行相应功能的，比如add wave xxxxx，就是把信号添加到波形窗口。那接下来就是教大家如何使用这些命令来提高我们的开发效率。
首先先介绍常用的命令。
vlib:该命令为创建一个目录。例如 vlib work。即在当前路径下创建一个名字叫work的文件夹。
vmap: 映射逻辑库到物理目录。其格式为vmap work work     第一个work逻辑库名称，第二个work是表示在PC里实际的库文件的路径。
注意：前面所说的通过File->New->Library的方法建立了一个work的库，其实就是运行了vlib和vmap，具体可以看教程视频讲解。本质就是vlib work   vmap work work。
vlog:该命令用来编译verilog源码。例如vlog -work work ./src/test.v  第一个work表示文件夹的名称 、第二个work表示modelsim中library的库的名称、第三个就是要编译的文件的路径。
vsim:表示启动仿真。
add wave:表示添加波形到波形窗口(add wave -divider 会添加分割线)。
view wave:打开波形窗口。
view structure:打开结构窗口。
view signals:打开信号窗口。
restart:重新仿真，复位仿真时间，并清空之前的仿真数据。(如果修改了verilog文件 需要重新编译再仿真才行，restart只是在当前这个仿真下重新开始仿真而已)。
run x:运行x时间。例如run 1ms  run1ns  run 1us   run 250ms 均可。
quit -sim:退出仿真。
quit:退出Modelsim。（关闭整个软件）
​​​​​​​文件示例
如果从0开始写，相信是比较陌生的，其实当我们使用紫光联合仿真的时候，他会在sim的文件夹下生成一个后缀为tcl的脚本，每次运行联合仿真，实际就是打开Modelsim然后运行该tcl脚本，具体路径都在工程目录下的sim文件夹下，如下图所示：

主要是运行 run_behav_compile.tcl 和 run_behav_simulate.tcl 这两个文件。我们可以打开来参考一下。

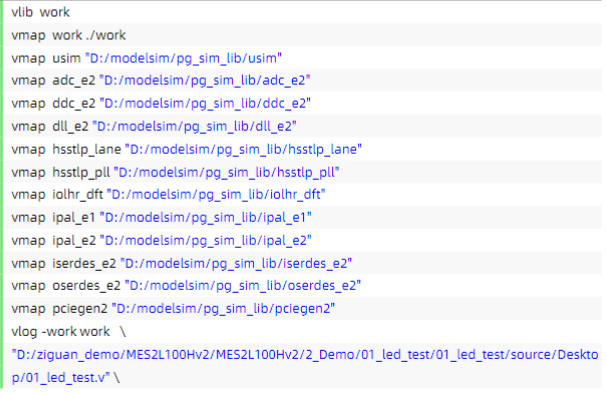

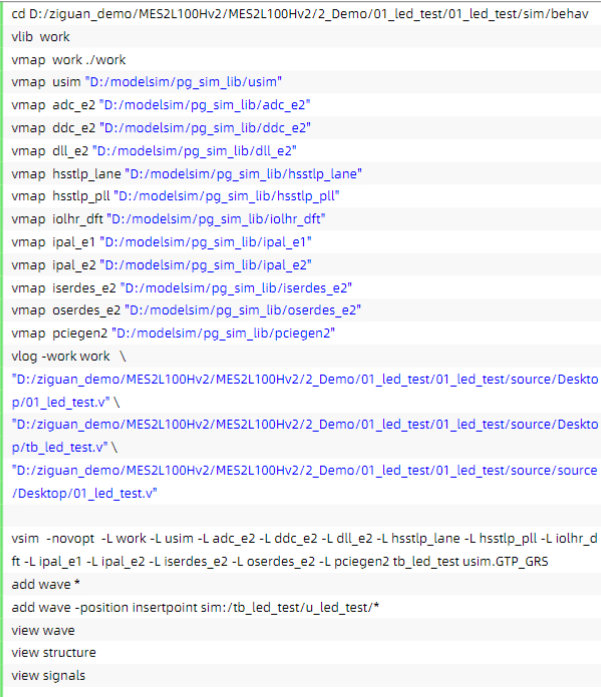

以上是 run_behav_compile.tcl 的内容，大家可以结合视频教程一起分析一下，该文件主要完成工作区间的
建立和一些库的映射以及对代码的编译。
vlib:该命令创建一个文件夹。例如 vlib work。
vmap:映射逻辑库到物理目录。其格式为 vmap work work 第一个 work 逻辑库名称，第二个 work
是表示在 PC 里实际的库文件的路径。
vlog:该命令用来编译 verilog 源码。例如 vlog -work work ./src/test.v
第一个 work 表示文件夹的名称。
第二个 work 表示 Modelsim 中 library 的库的名称。
第三个就是要编译的文件的路径。
所以大家其实可以参考 demo 的脚本来编写我们的 do 文件，我们的 do 文件本质上也是写这些命令，只不
过后缀不一样，但其运行方法是一致的，均为 do+空格+文件名。所以到此，大家应该都知道我们的 do 文件是怎
么去编写了，其实就是把这些 Modelisim 的运行指令，写成一个脚本，然后用 do 指令直接完成我们想要的所有
操作，可以大大提高我们的效率。在展示如何使用 Modelsim 的时候也介绍了，每一步操作实际上都是软件工具

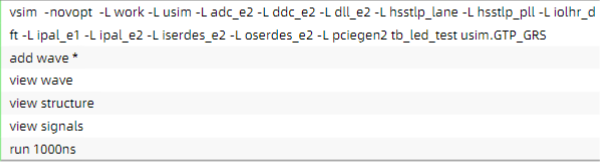

自动帮我们输入命令，现在就是把这些命令给拿出来。接下来我们看 run_behav_simulate.tcl 的内容。

vsim:表示启动仿真。vsim -L +逻辑库的名字。
add wave:表示添加波形到波形窗口。(add wave -divider 会添加分割线)
view wave:打开波形窗口。
view structure:打开结构窗口。
view signals:打开信号窗口。
run x:运行 x 时间。例如 run 1ms run1ns run 1us run 1s run 250ms 均可。
再顺带介绍一下一些常用的。
restart:重新仿真，复位仿真时间，并清空之前的仿真数据。(如果修改了 verilog 文件 需要重新运行 do 文
件才生效，restart 只是在当前这个仿真下重新开始仿真而已)
quit -sim:退出仿真。
quit:退出 Modelsim。
该脚本主要是完成仿真，以及一些仿真完成后的操作，比如添加波形，观察波形，设置运行时间。
所以，其实我们可以把这两个文件合起来，变成一个文件，做成我们自己的 do 文件就行了，如此，以后修改
代码重新仿真都不需要去 PDS 软件里面去点联合仿真，我们直接在 Modelsim 里面直接 do 就行了。合并后的
do 文件如下所示：


可以看到，基本上就是把两个文件给合并起来，然后多添加了 restart 语句。至于添加波形的语句 add wave
-position insertpoint sim:/tb_led_test/u_led_test/* ，如果大家不熟悉这样的格式，可以直接在 Modelsim 里
面手动添加，然后看其打印区间，输出的指令格式，复制下来就行了。一开始，大家不熟悉的话可以这么操作，等
熟悉了后，就可以完全编写了，因为使用了紫光的联合仿真，所以中间会用 vmap 映射很多的紫光的仿真库。包
括 vsim 也调用了很多紫光相关的库。所以，如果大家并没有用到紫光的 IP 核或者原语等，只是单纯的验证逻辑
的话，其实没有这么麻烦。与紫光的仿真库有关的都可以删了，所以主要就是一个 vlib work，然后 vmap work
work，然后 vlog 我们要仿真的文件的路径，注意需要写好 testbench。然后 vsim，然后添加要查看的波形，然后
restart，然后 run 即可。
