【RA-Eco-RA4E2-64PIN开发板试用】I2C与I3C通信协议的应用

2025-1-21 10:40:20

1587 单片机

0

【RA-Eco-RA4E2-64PIN开发板试用】I2C与I3C通信协议的应用。

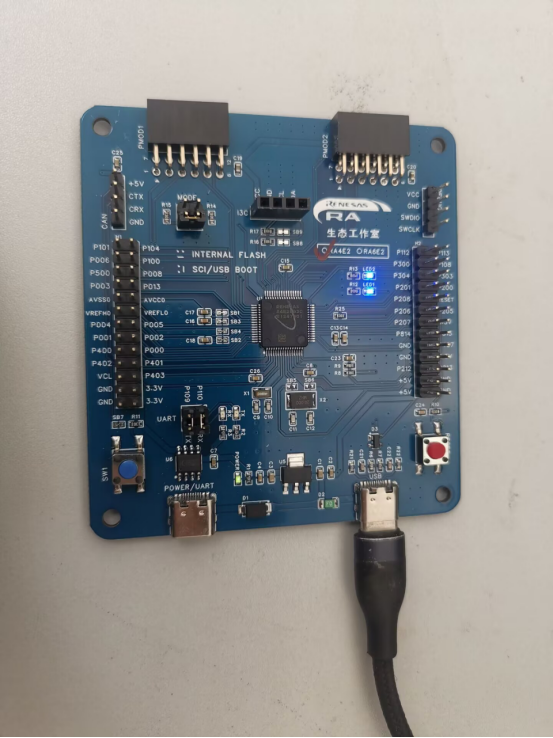

瑞萨RA4E2开发板集成32位的Arm Cortex-M33单片机，
时钟主频：100MHz,
128KB字节的Flash存储，
40KB字节的SRAM静态内存，
支持I3C总线接口应用

封装型式为：QFP-64pin管脚

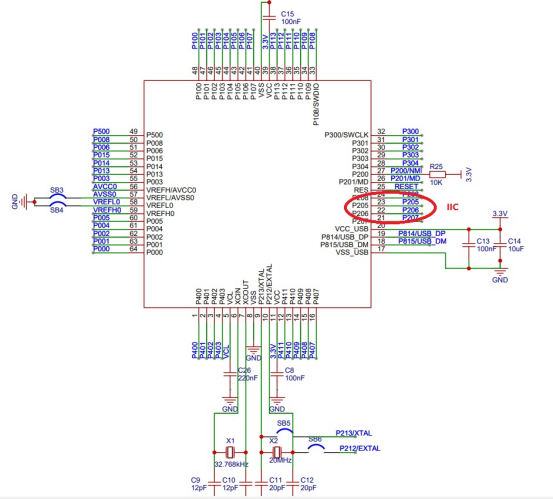

其中第22脚和第23脚用于IIC接口，对应的编号为：P206和P205，

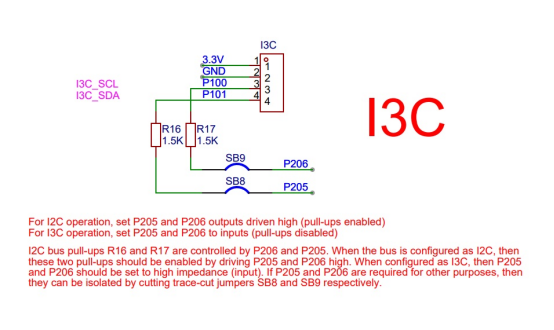

当用于I2C时，需要将P205和P206输出信号电平，用两个1.5KΩ欧姆电阻拉高至3.3V,
用于I3C时，P205和P206输入信号不需要拉高设置。

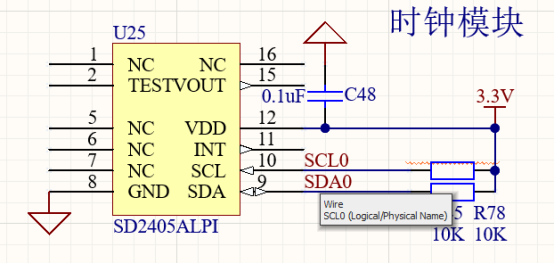

I2C设备可以接带日历功能的时钟芯片SD2405ALPI模块，
也可以接AT24C64D这样的EEPROM可擦写的存储设备。

以下代码的作用就是生成驱动I2C操作的驱动时钟dri_clk=1Mhz。

系统时钟是50MHz，因此对系统分频就需要计算到25的计数器。

assign语句得到clk_divide=50,这里的>>2'd2，是1/4倍频的作用。

else if()中的语句是得到clk_cnt=25,这里的clk_divide[8:1]和上面的作用一样，是1/2北平。

这里得到计数器25，每0~24对系统时钟翻转一次，从而得到50分频的驱动时钟dri_clk用于后续操作。

Parameter CLK FREQ =26'd50 000 000，//模块输入的时钟频率

Parameter I2C FREQ =18'd250 000 //IIC_SCL的时钟频率

Assign clk_divide=(CLK FREQ/I2C FREQ)>>2'd2 ; //模块驱动时钟的分频系数

//生成IIC的SCL的四倍频率的驱动时钟用于驱动iic的操作

Always @(posedge clk or negedge rst_n)begin

if(!rst_n) begin

Dri_clk <=1'b0;

Clk_cnt<= 10'd0:

end

else if(clk_cnt==(clk divide[8:1]-9'd1))begin

Clk_cnt<= 10'd0;

Dri_clk<= ~dri clk;

end

else

Clk_cnt<= clk cnt + 10'b1;

end
