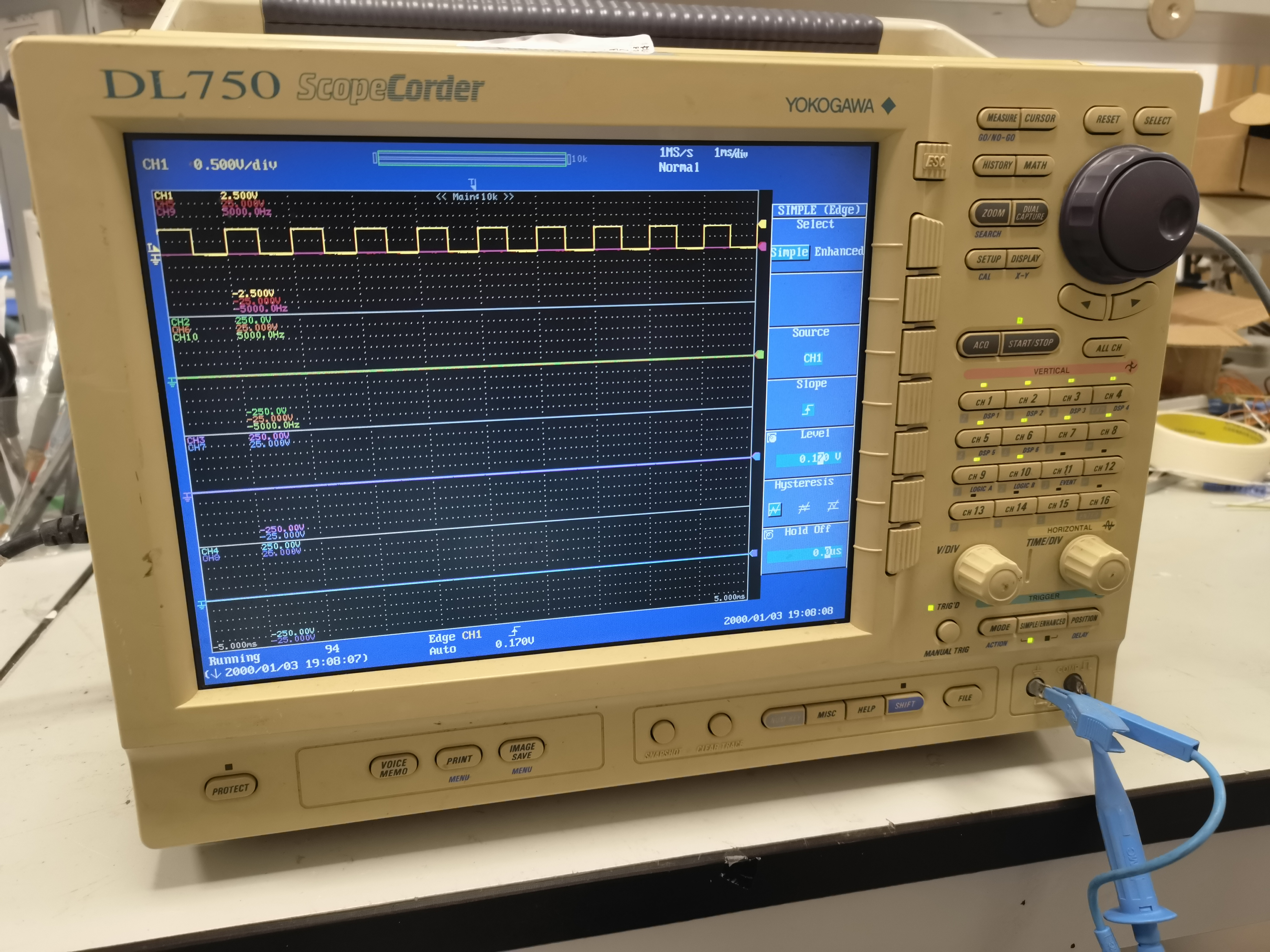

横河DL750示波记录仪拆机

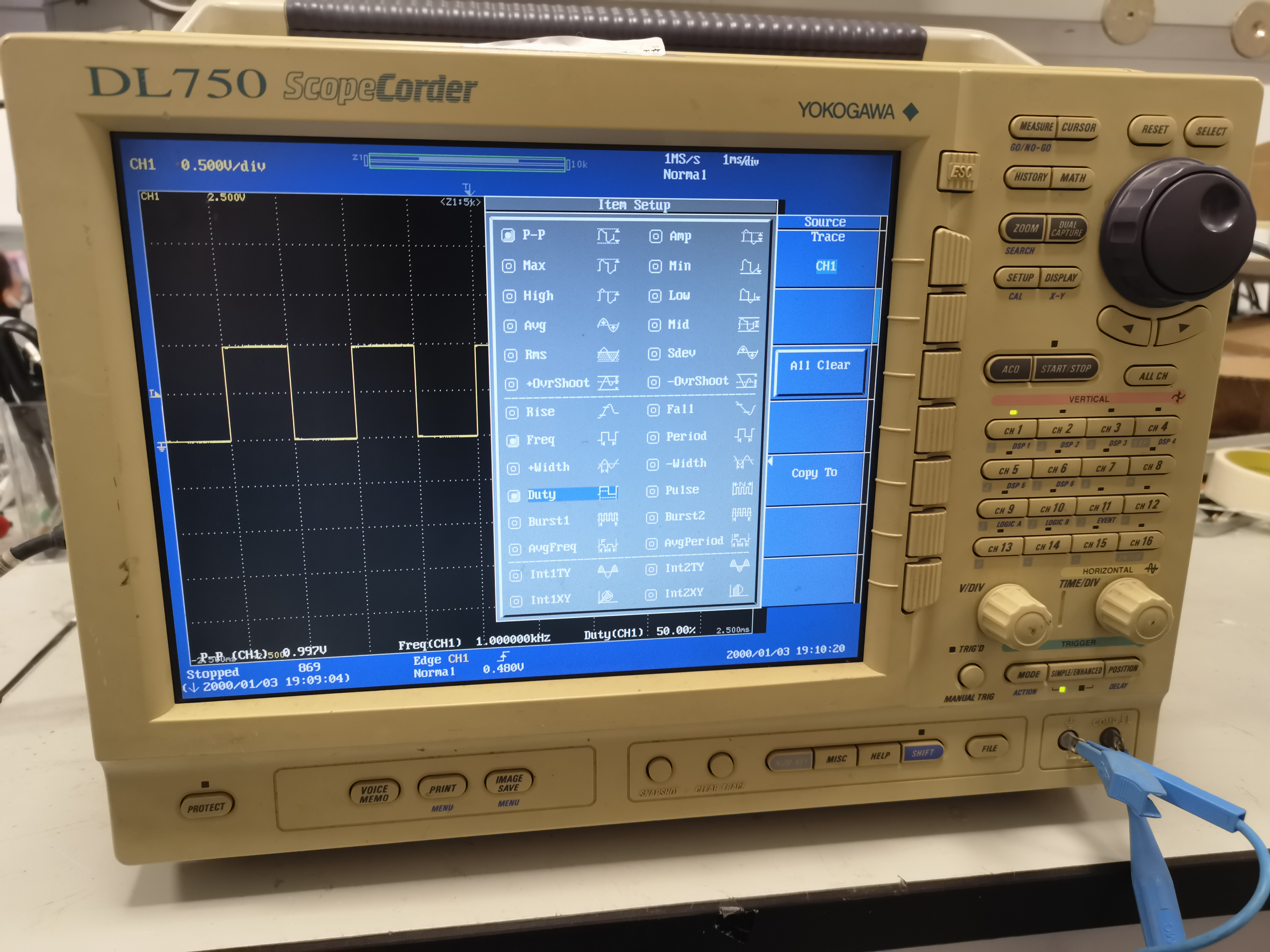

前几天翻出来个示波记录仪，想着看看能不能用的上，结果一通电就一股焦糊味，看了下采购记录，09年16万多买的，扔了浪费，就拆开来学习一下，拆的时候没想着能修好，就没拍照，结果发现只是小问题，安装的时候拍了照，记下拆机步骤，留作纪念。
首先拆下左右两边侧盖

然后就是前面板

拆掉前面板就发现一个烧焦的芯片，还好能看清丝印，A1728，于是上网查，型号UPA1728G mos管，然后继续拆

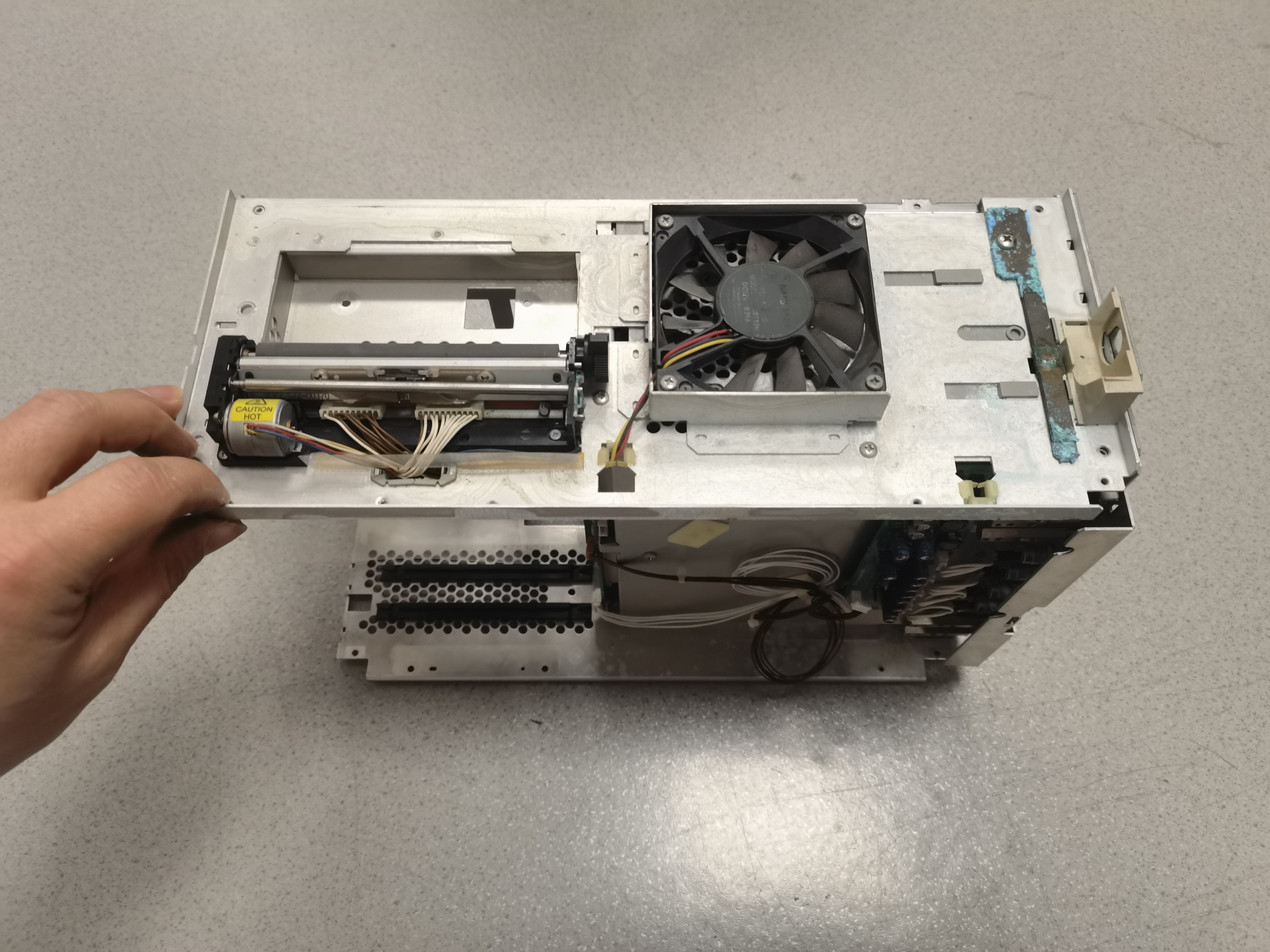

接着是上盖

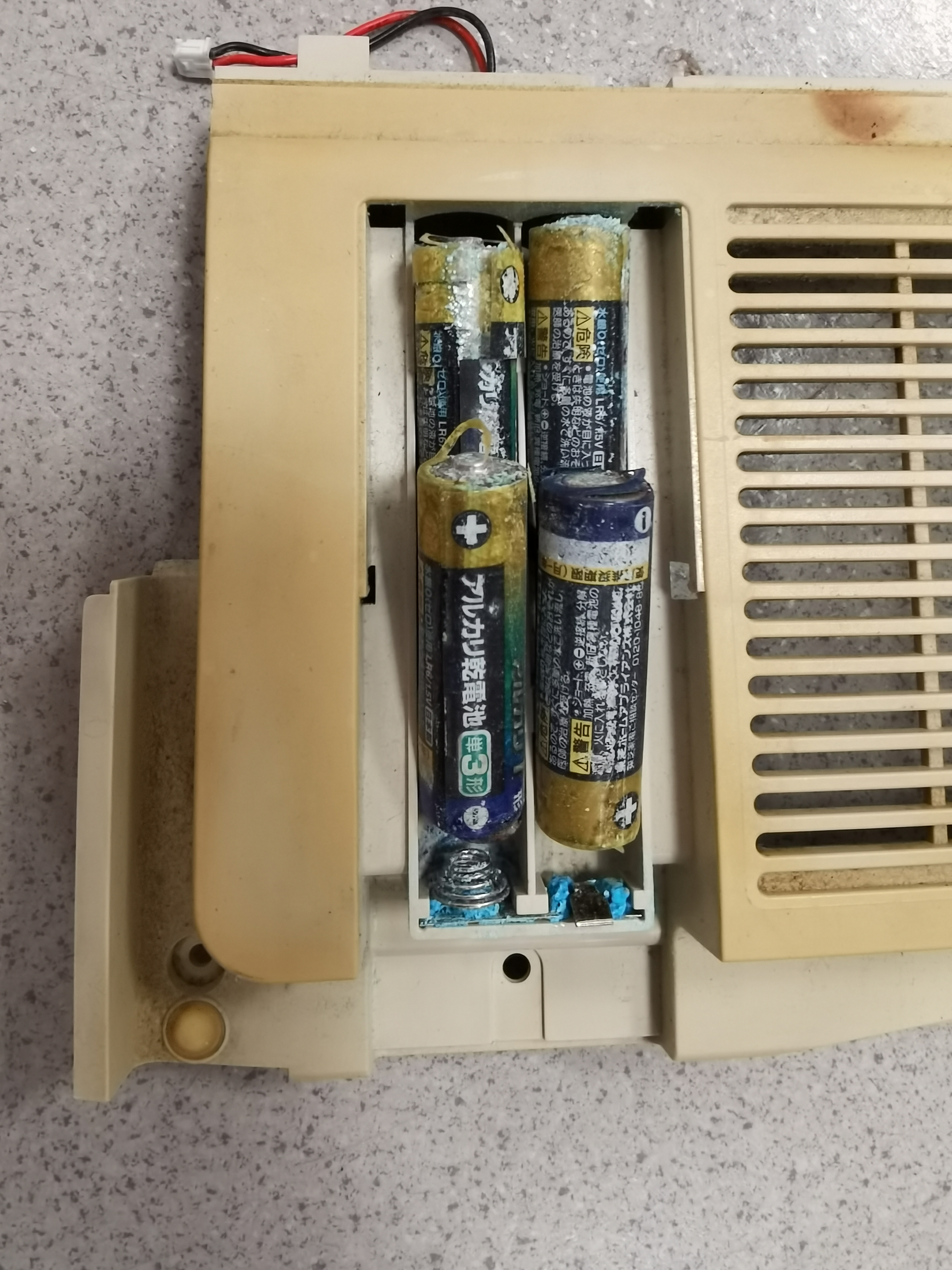

发现电池严重漏液，居然还是出厂原装电池，估计这玩意买来就没用过几次。

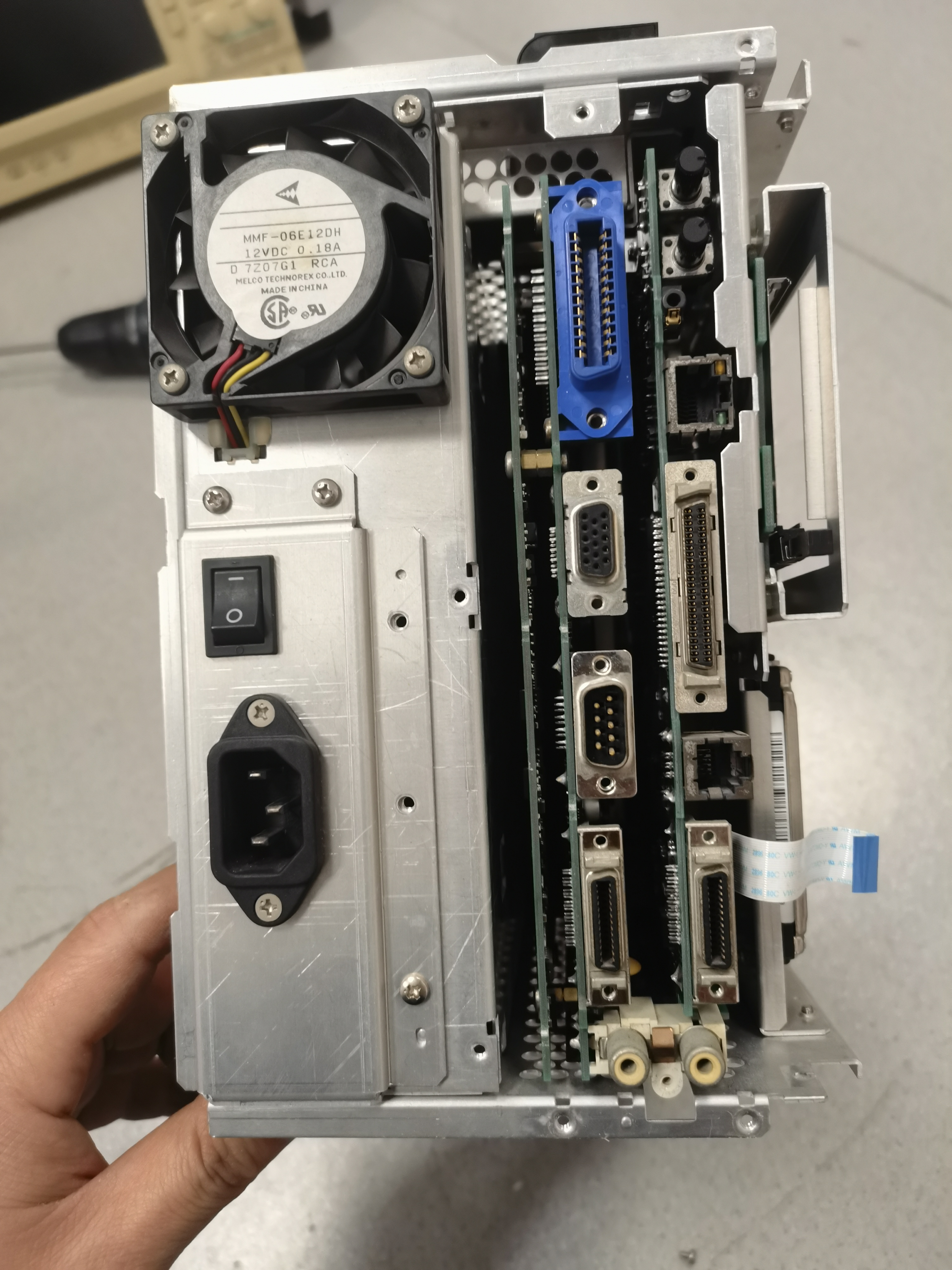

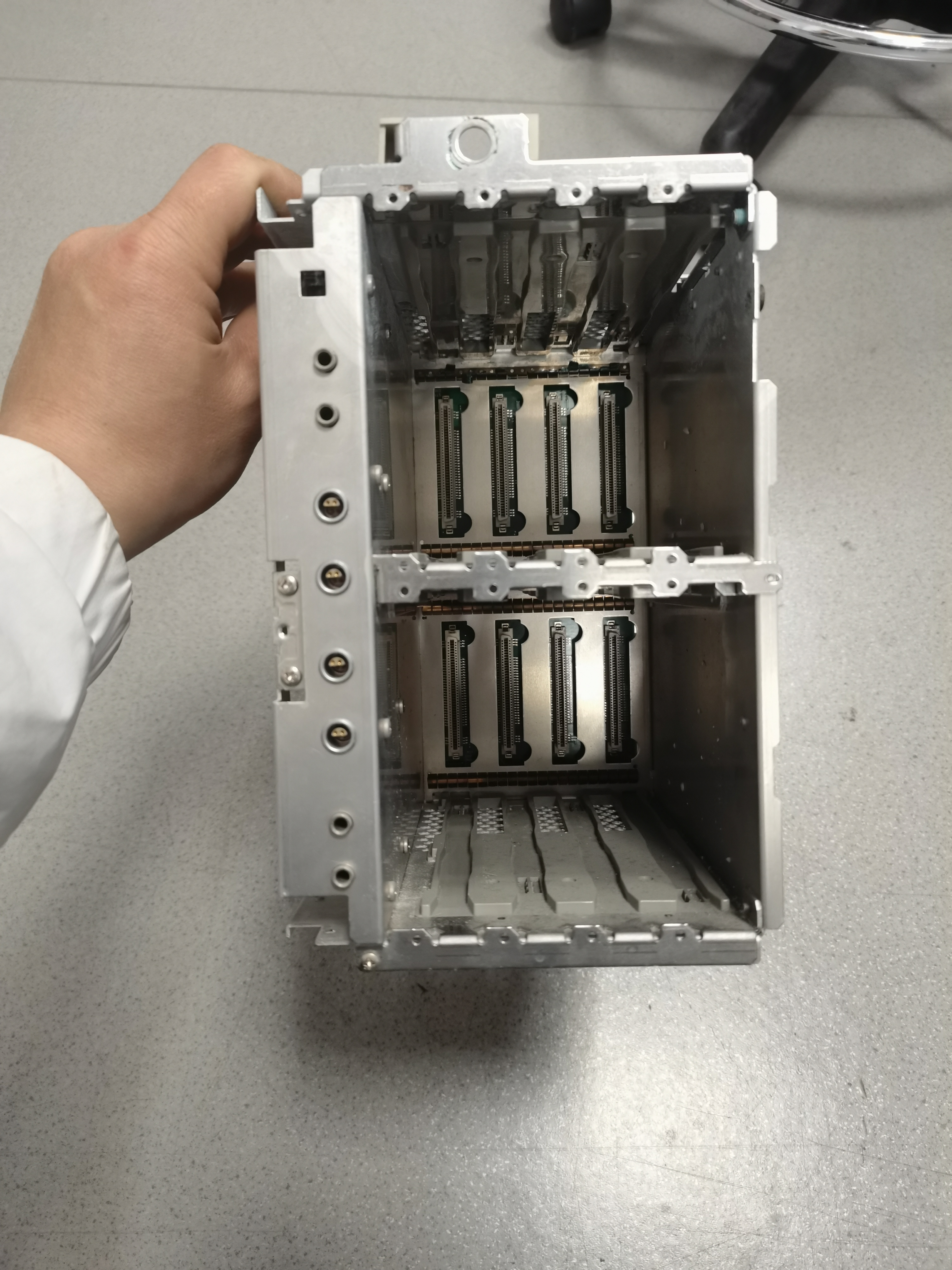

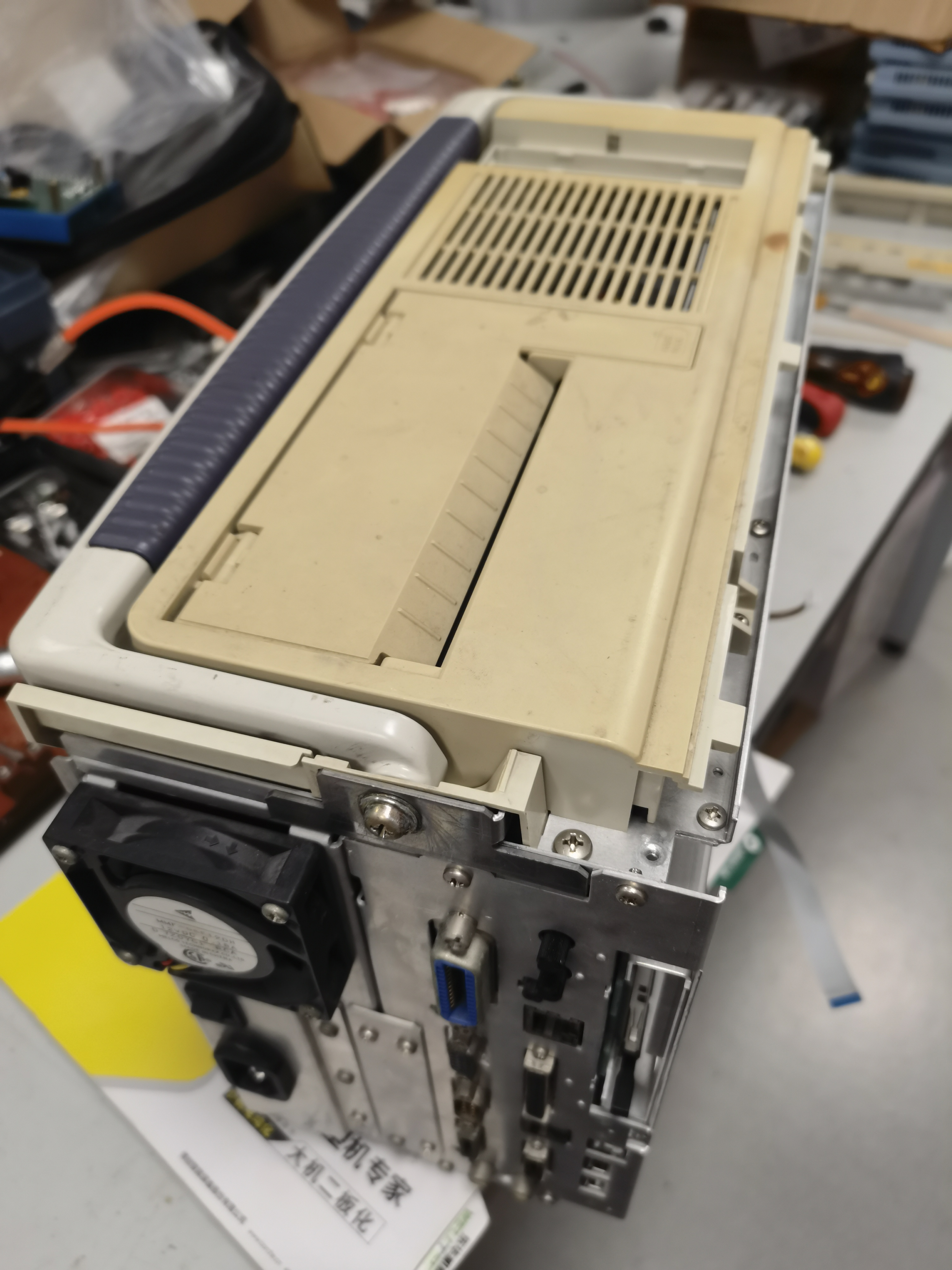

接着需要拆下后面的铁壳子，才能继续拆，因为铁壳底下有螺丝

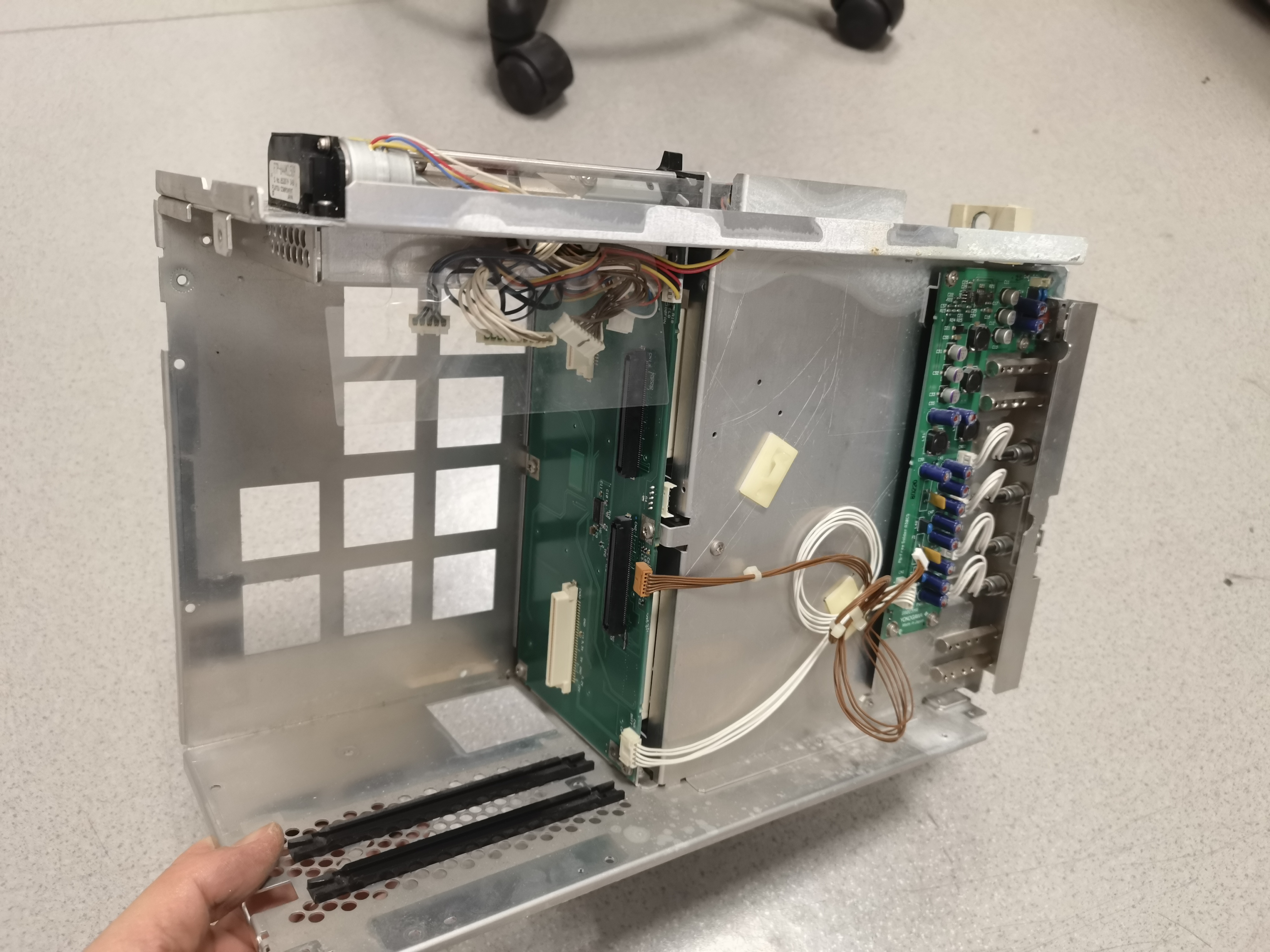

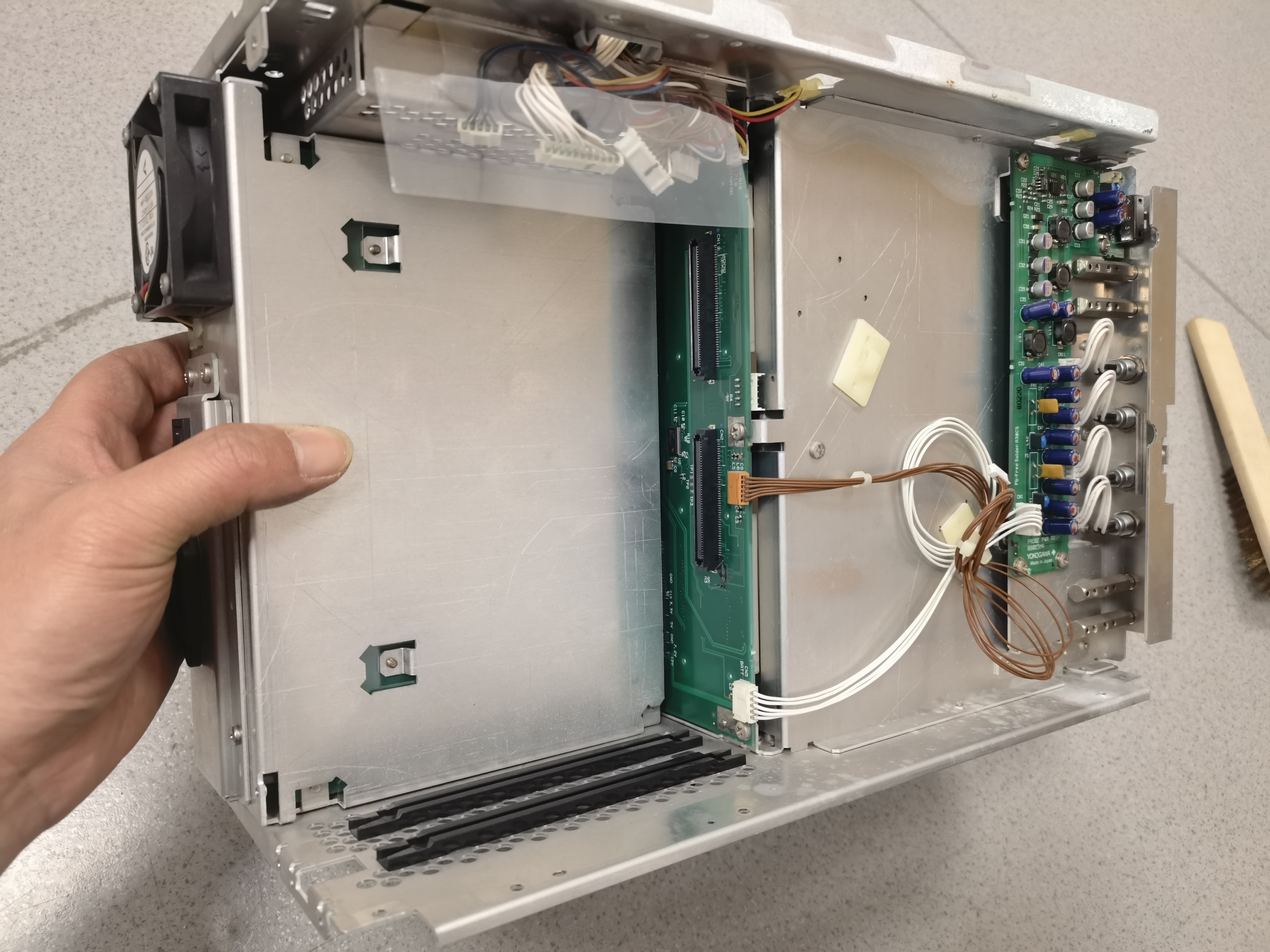

不得不说，十几年前做出来的产品就已经模块化到这个程度，看着都舒服

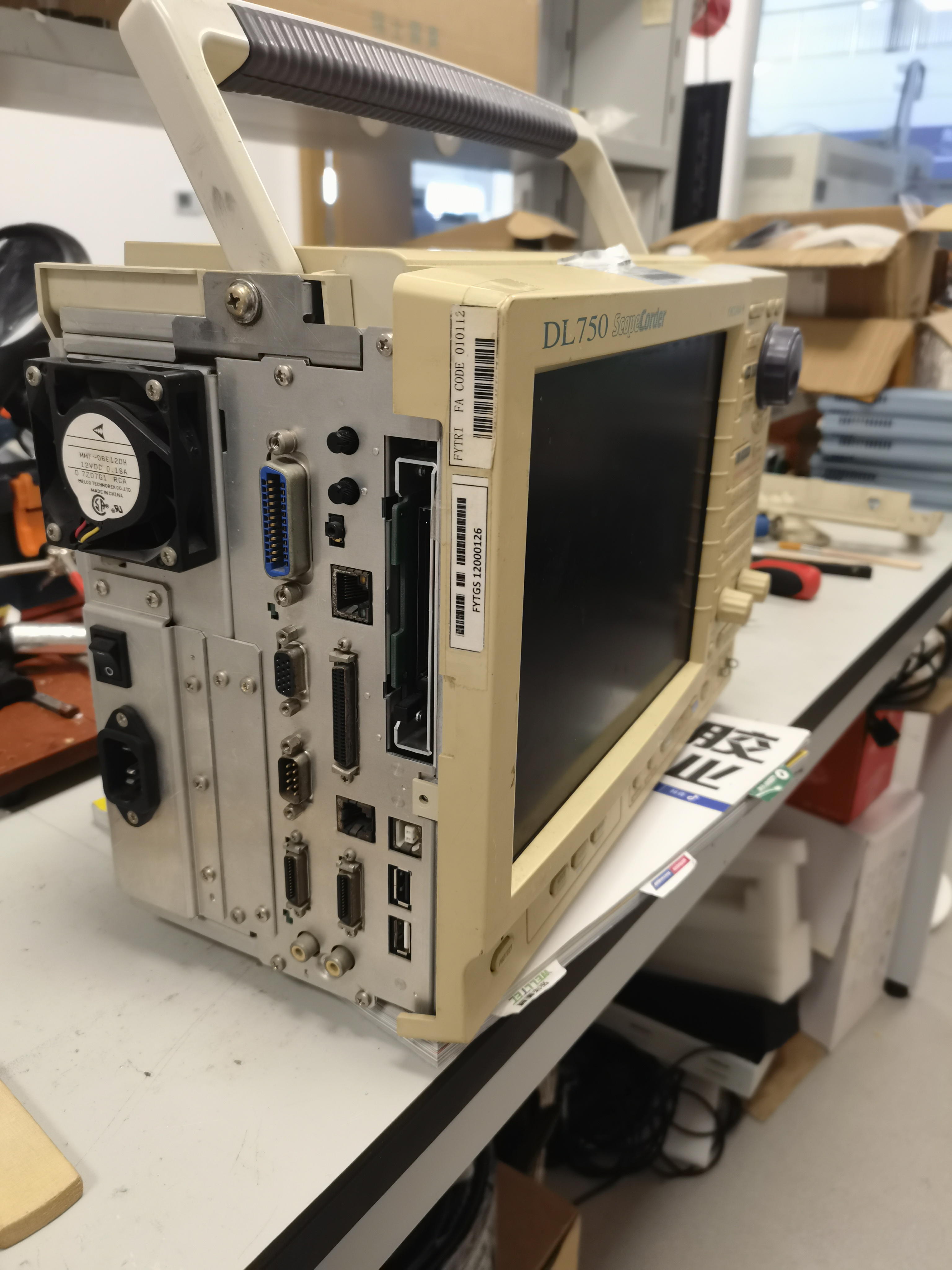

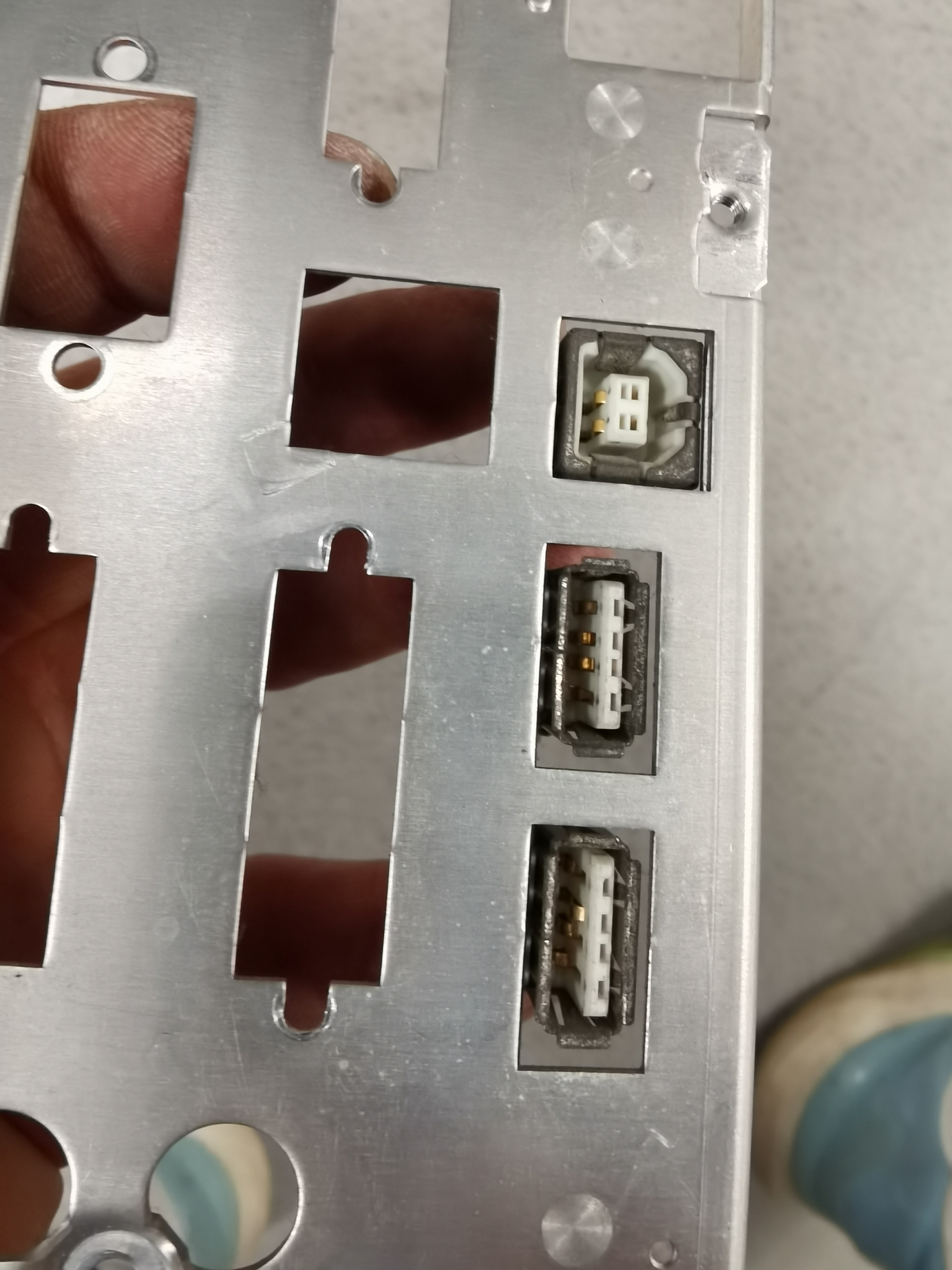

就是这么一看，又发现了问题，两个usb口竟然不知被哪个大聪明把针脚都插变形了，正负极对地都是短路的，(lll￢ω￢)

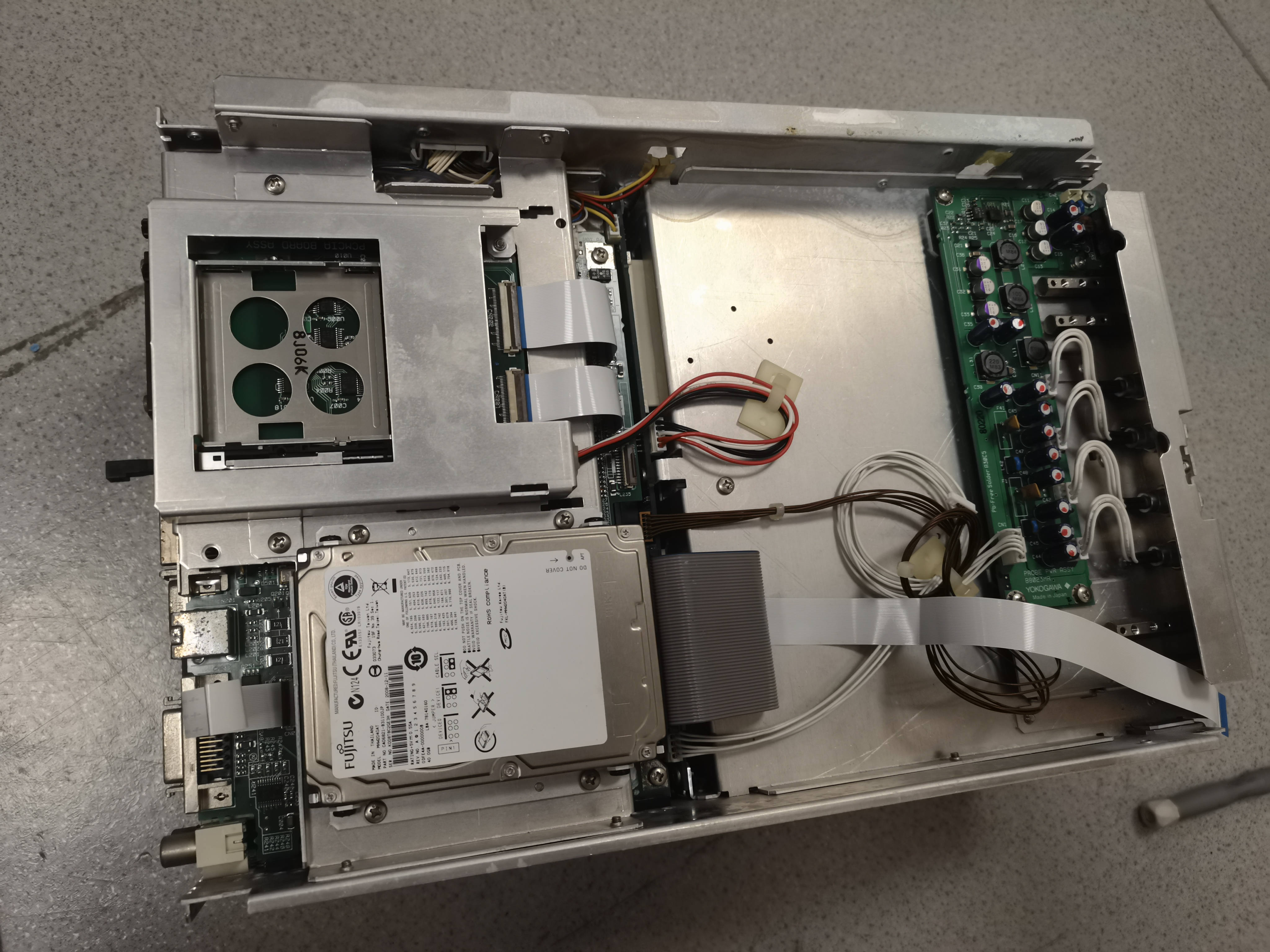

先拆再说，先是软盘硬盘模块

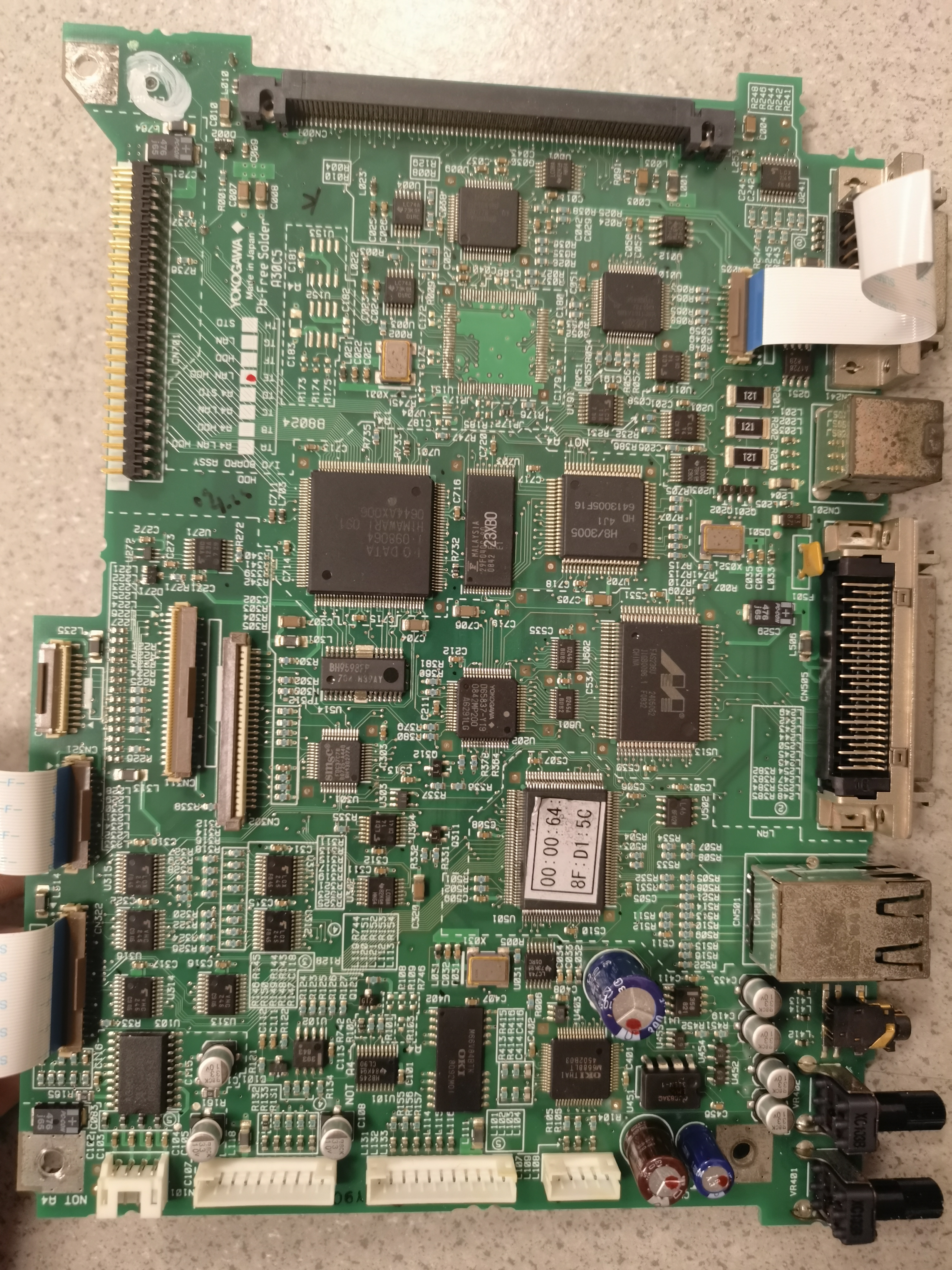

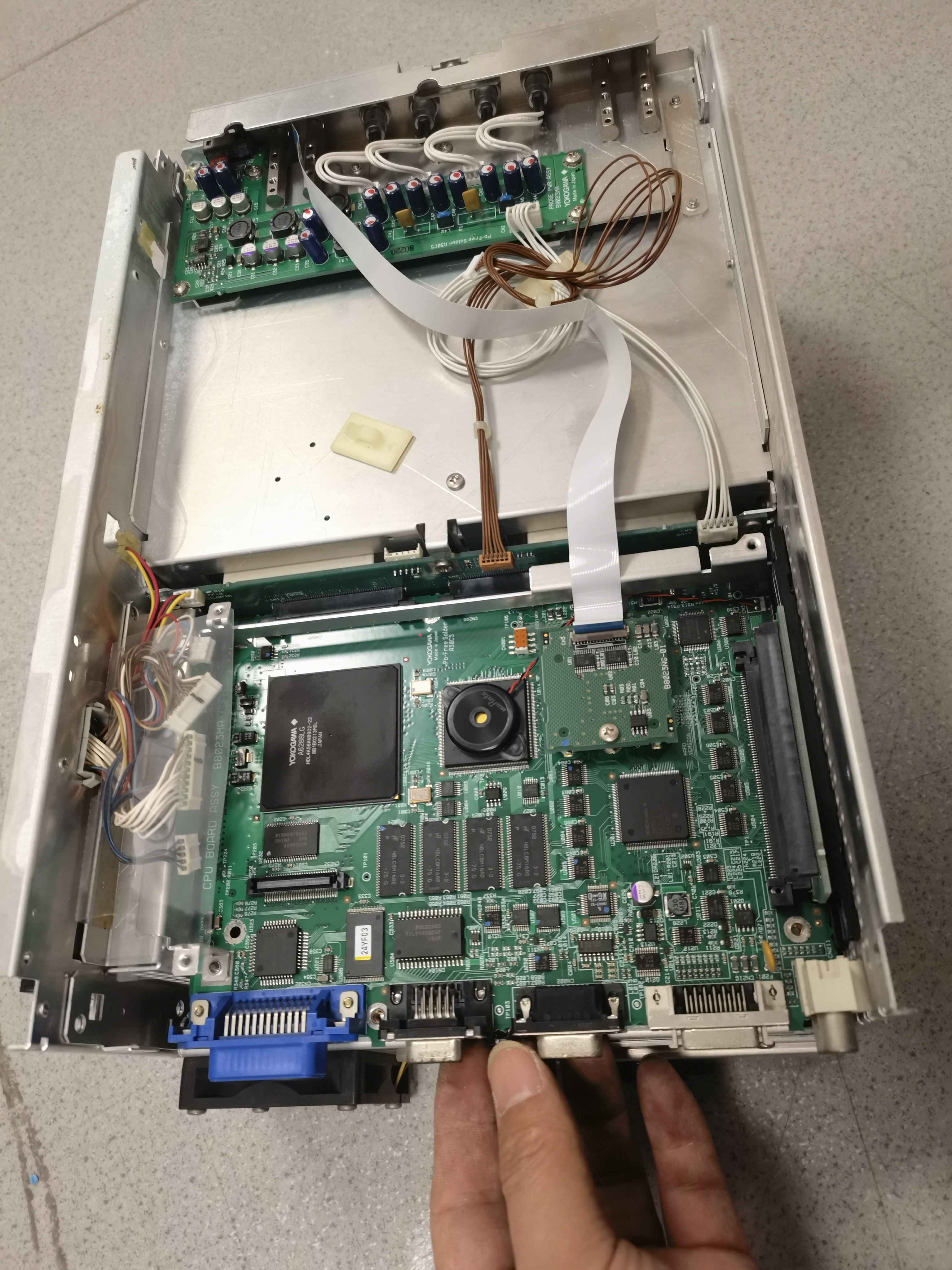

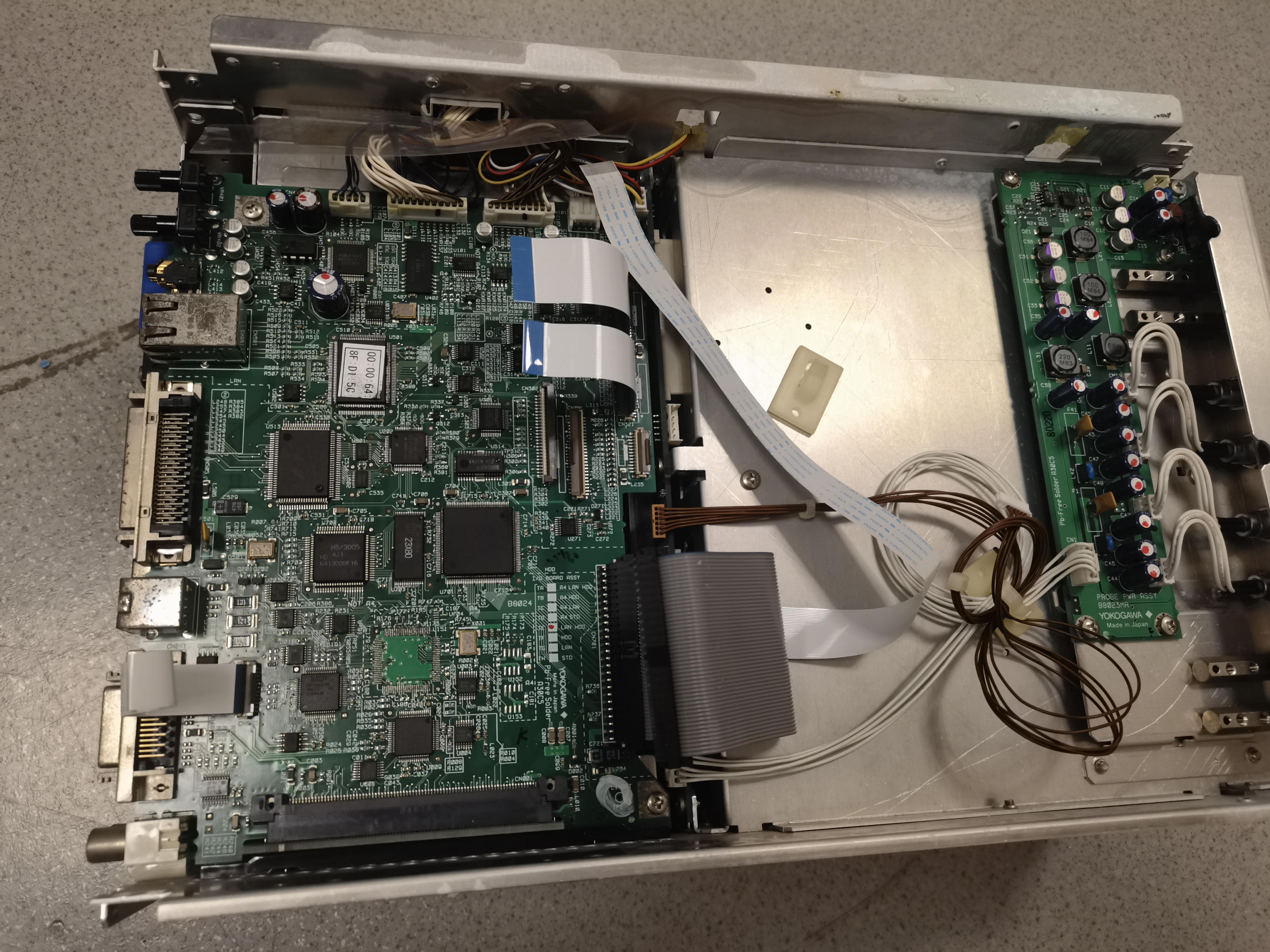

然后是主板

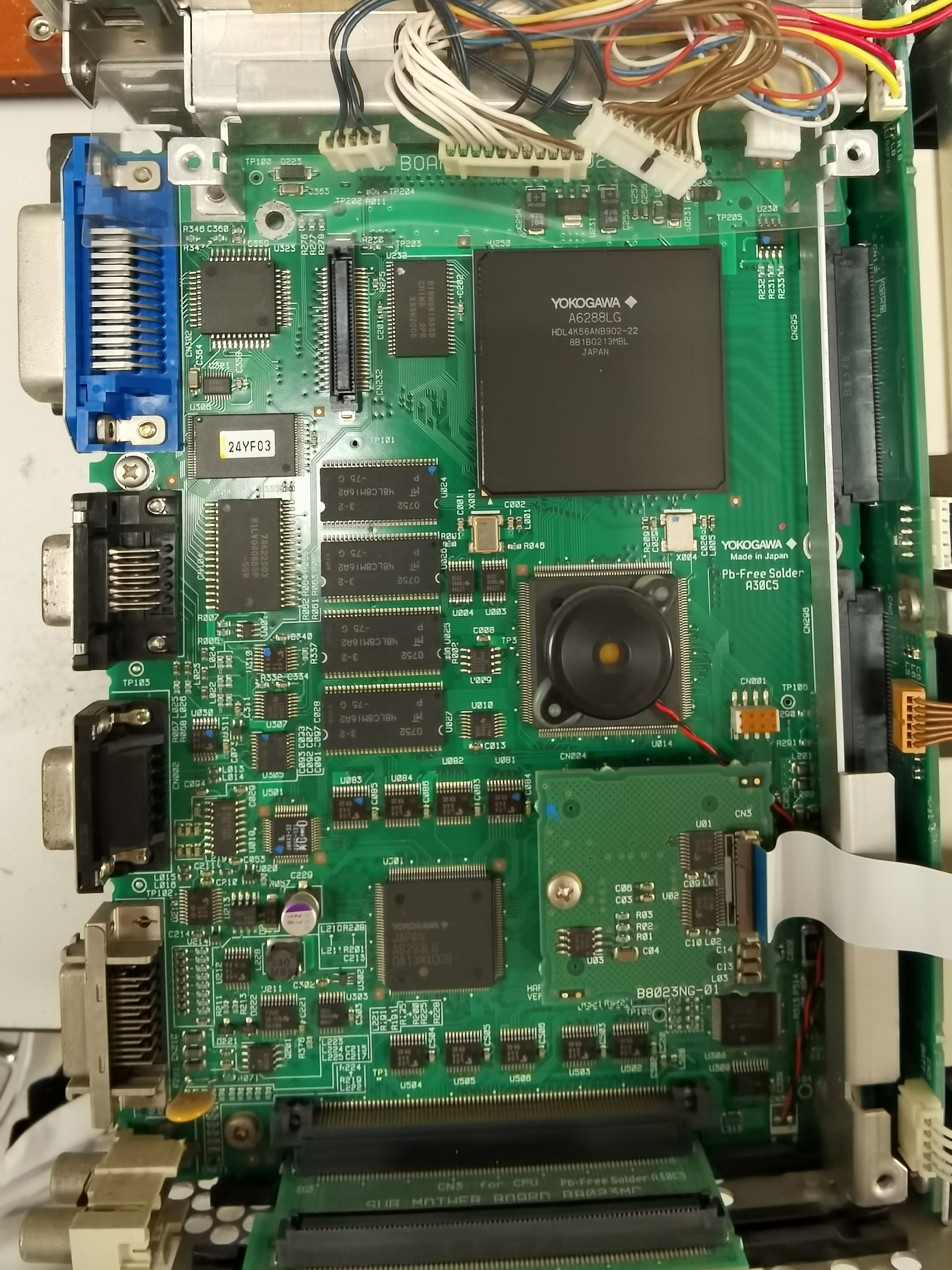

信号处理板

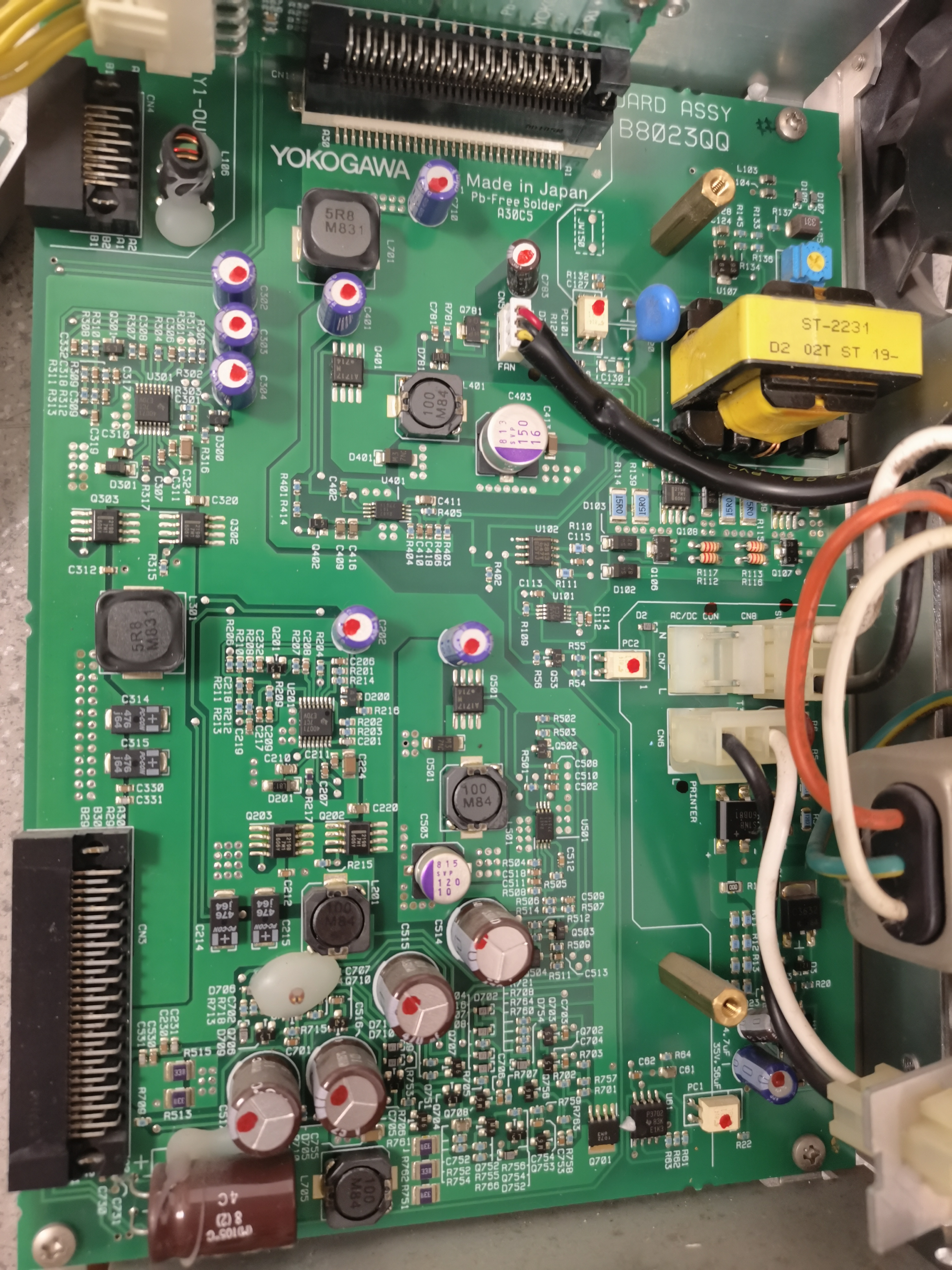

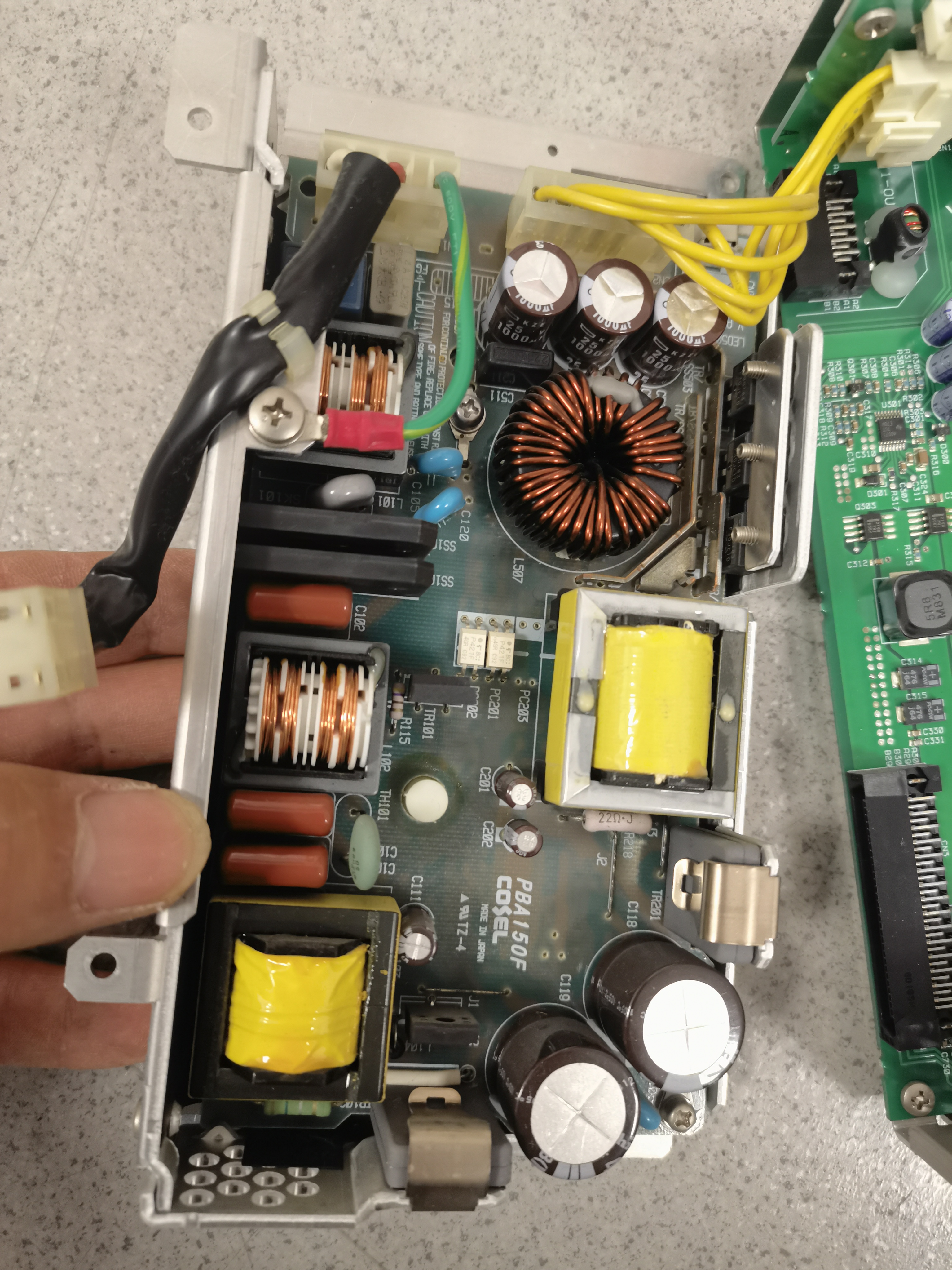

电源模块

一层一层抽出来，这设计看着就舒服

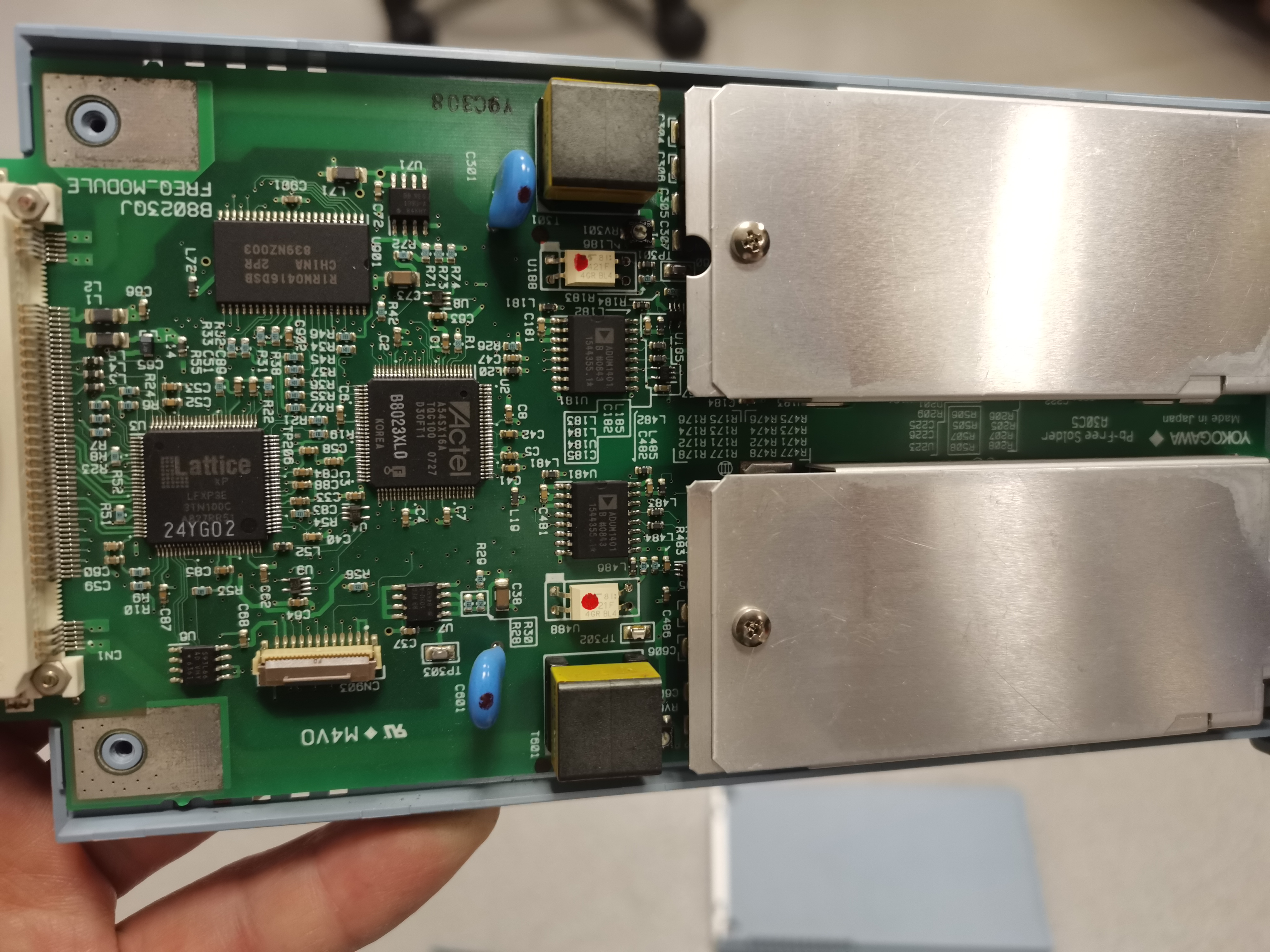

接着欣赏一下电路板

中间那么大颗自研芯片

电源模块

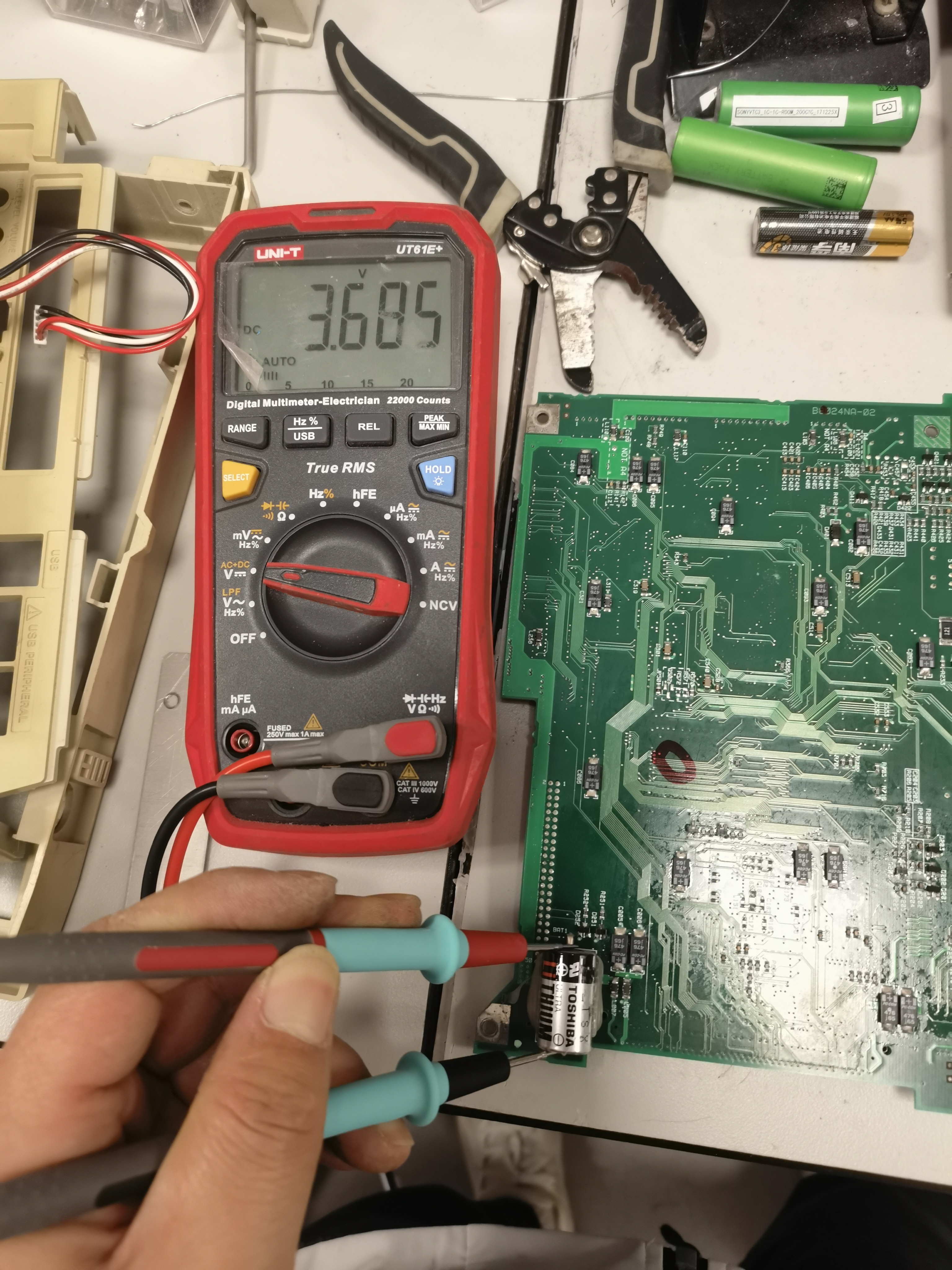

这锂电池这么久了，还有电，不知道是不是刚刚上电的时候充的，但至少还是好的

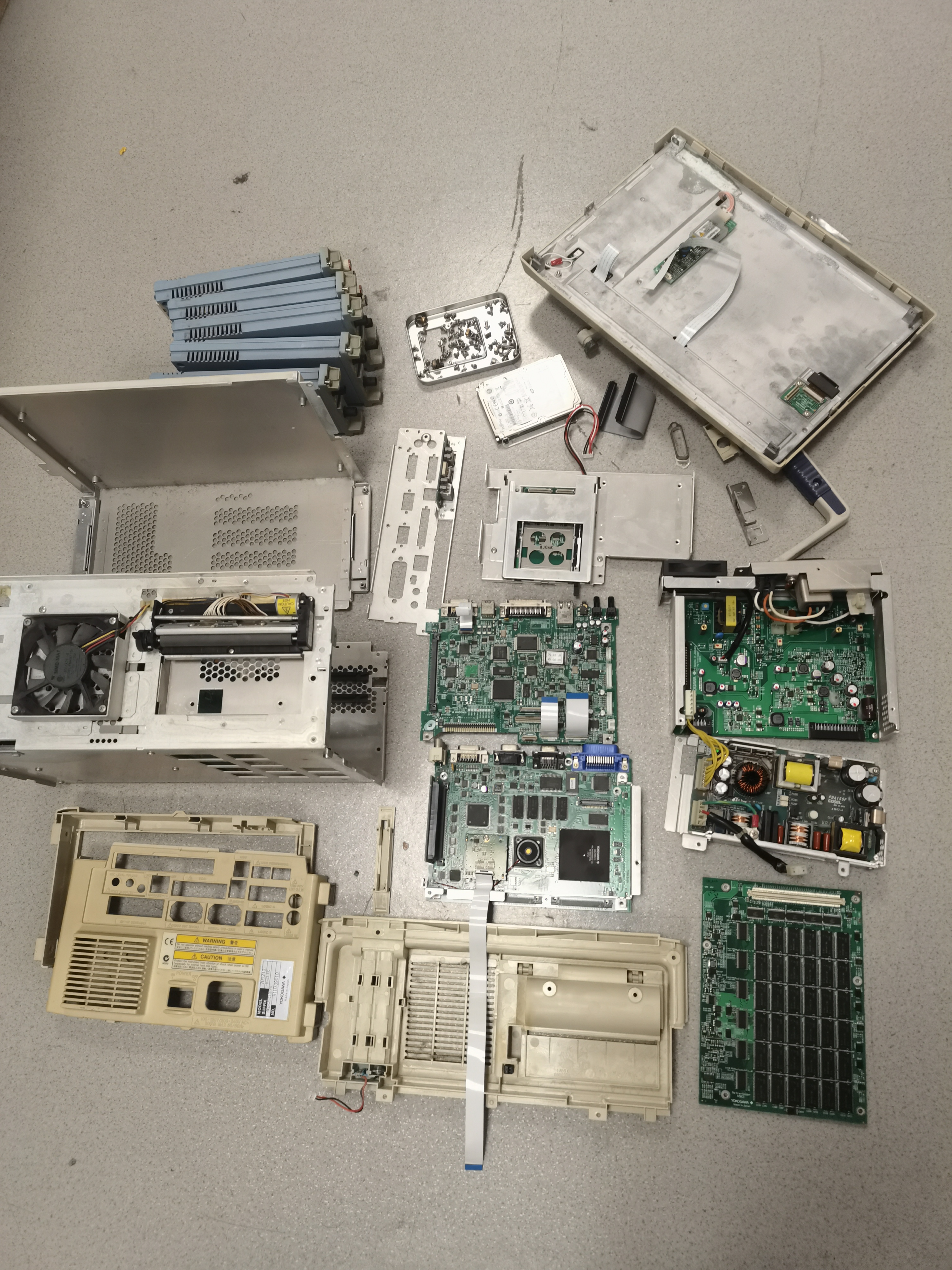

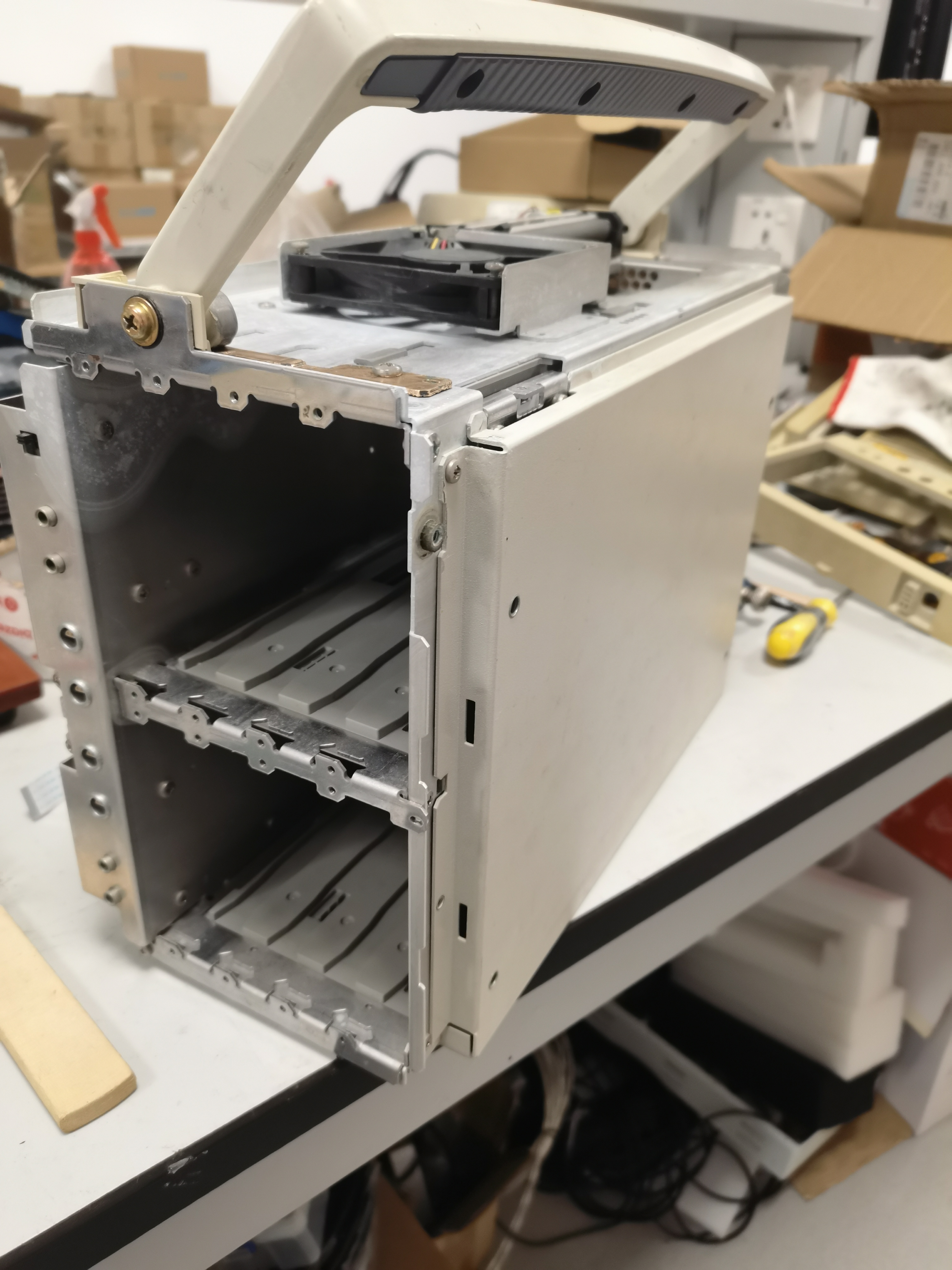

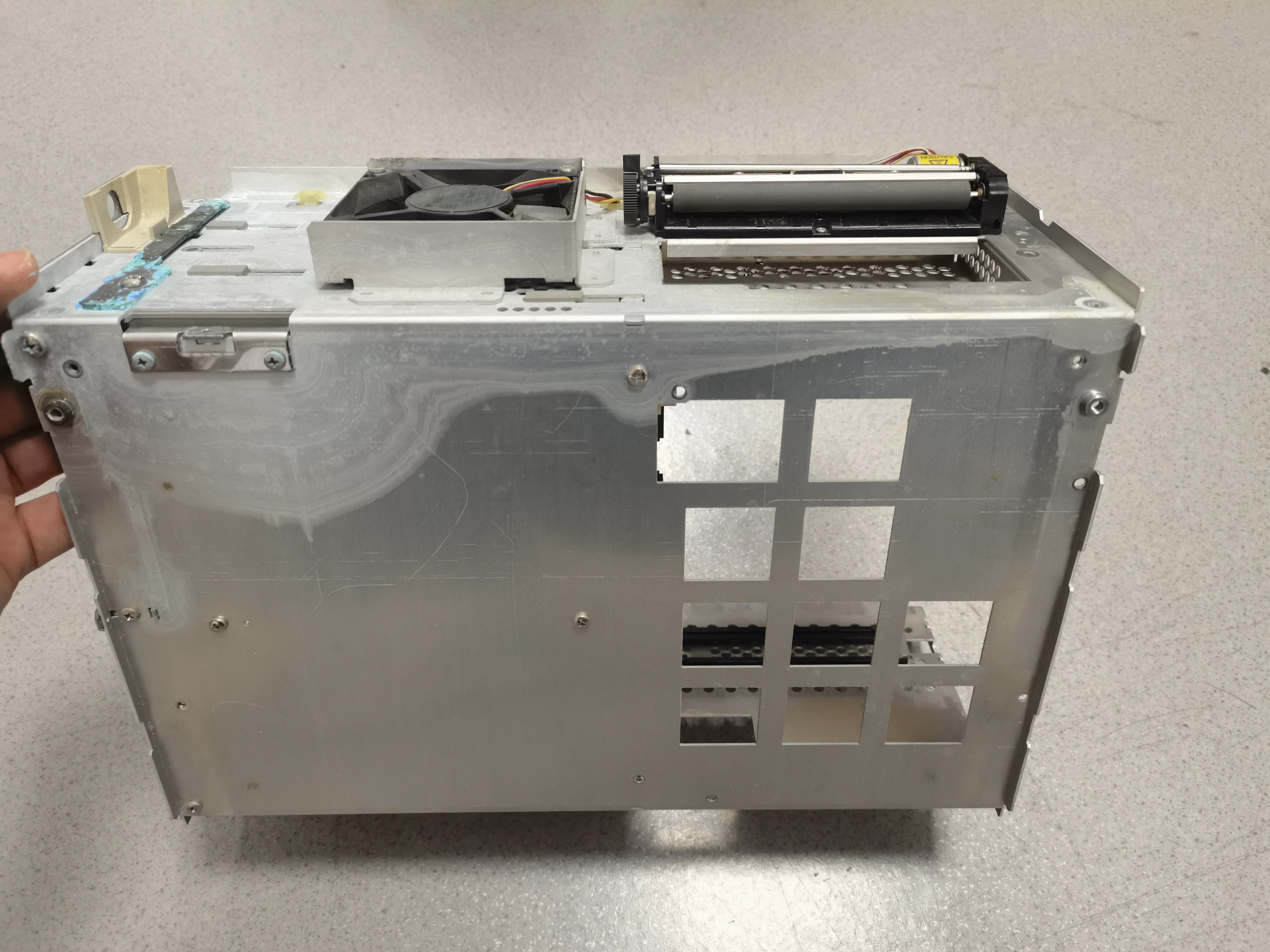

基本上拆的精光了

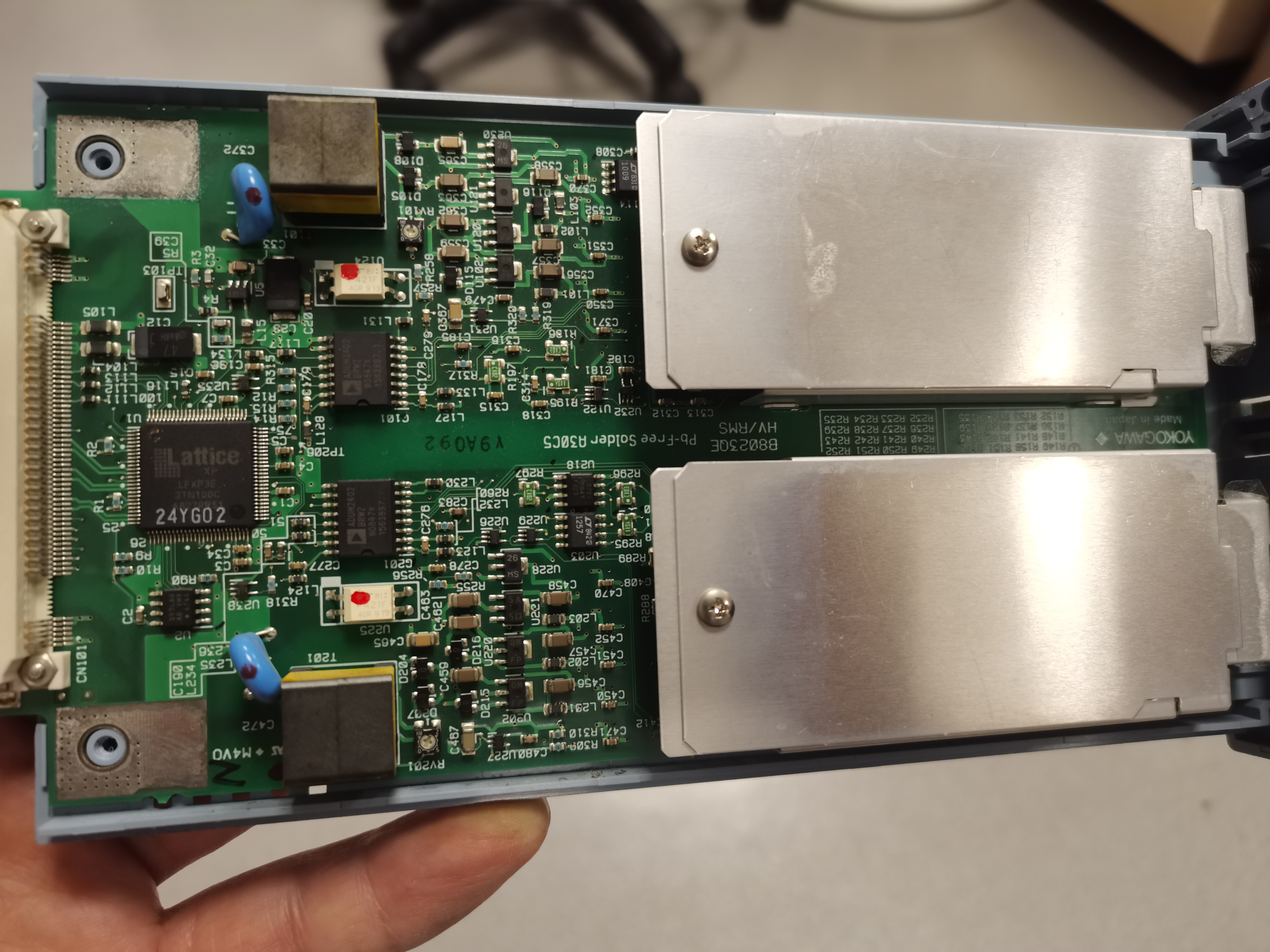

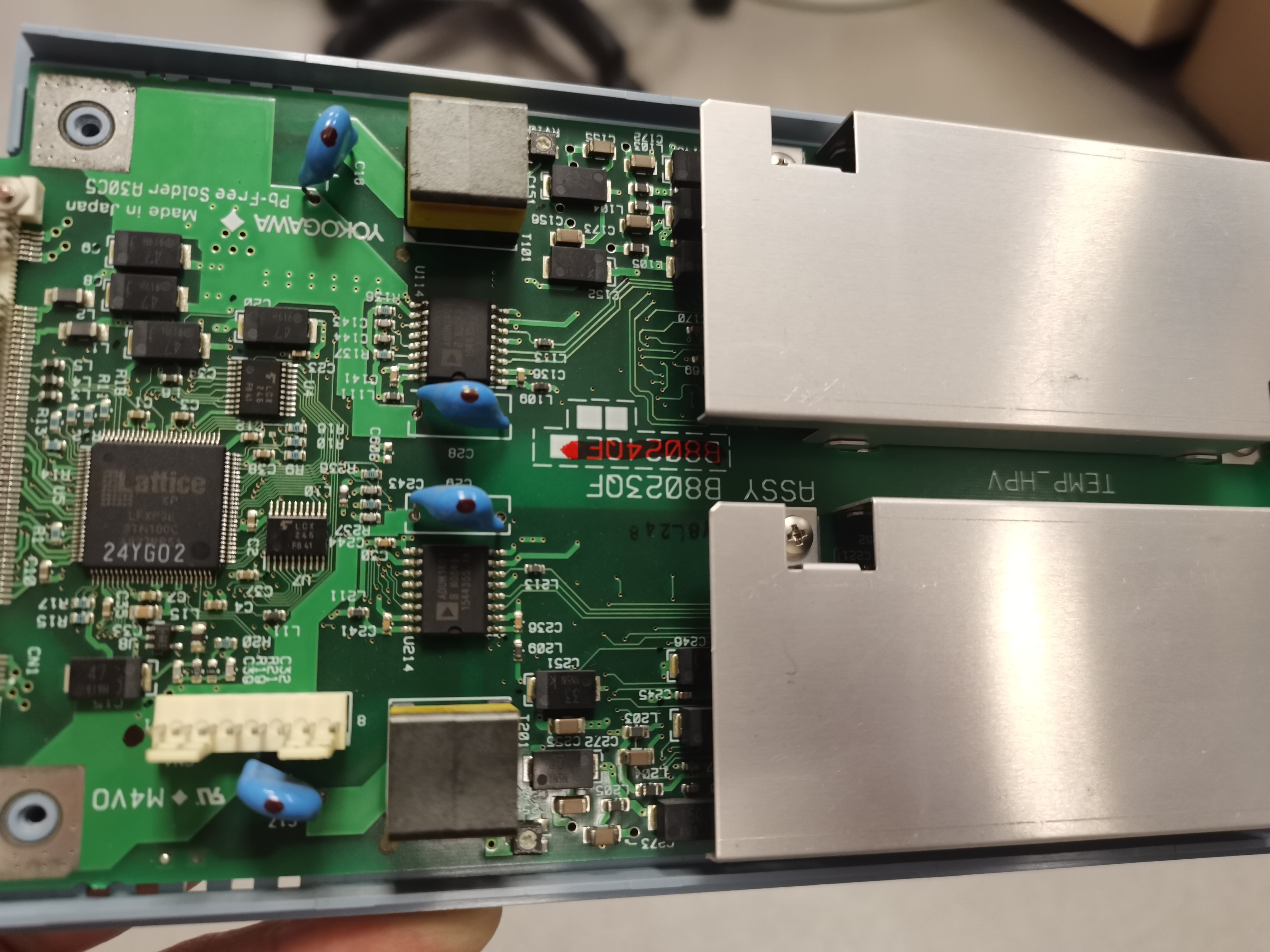

再简单看下几个模块701250

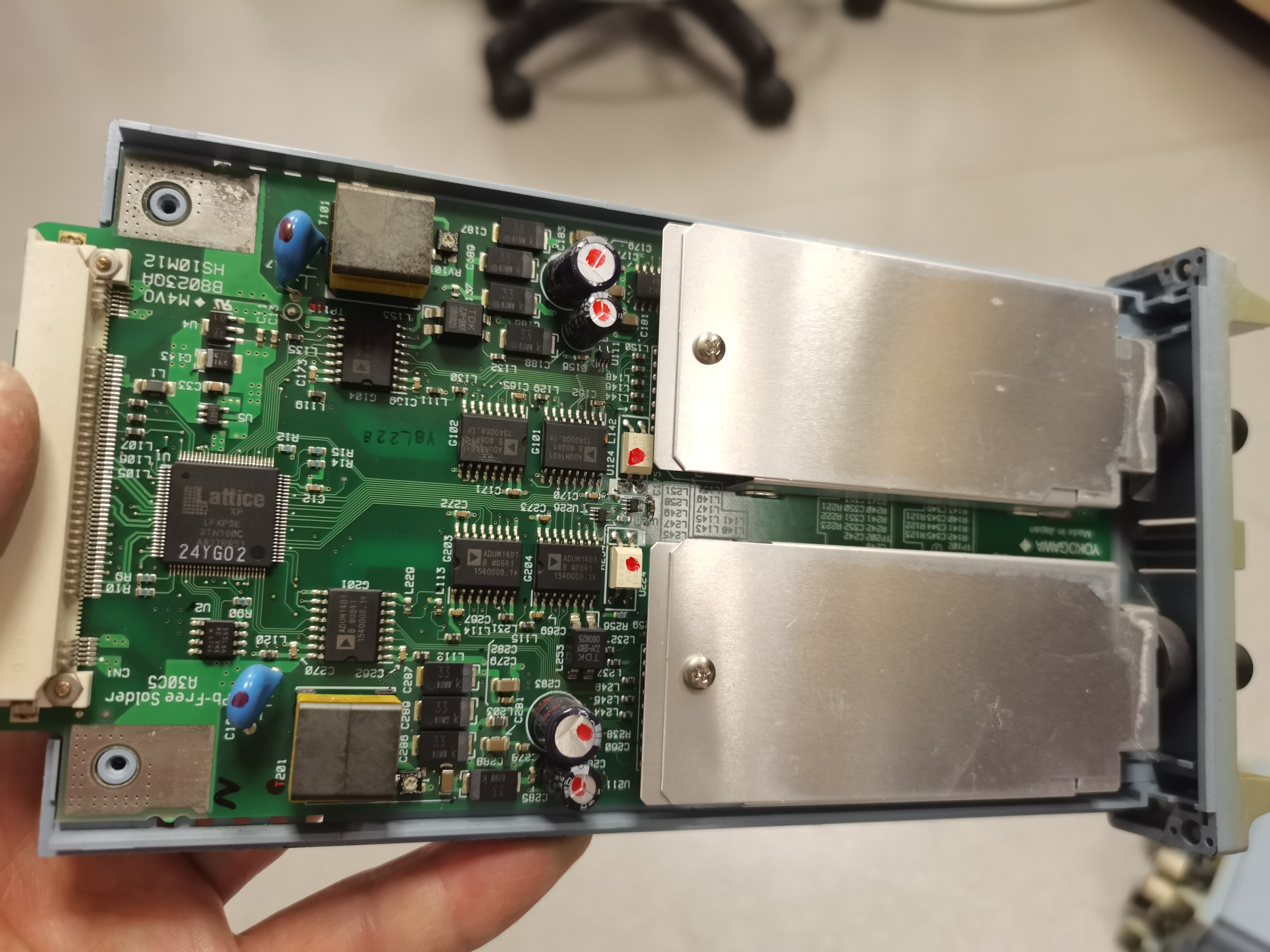

701251

701260

701265

701280

每个盒子都是铁壳通过弹片接地屏蔽

最后检查完基本就是usb电源短路导致那个mos管坏，买了两个回来，等快递过程中，将设备的电池残留物都清理了一下

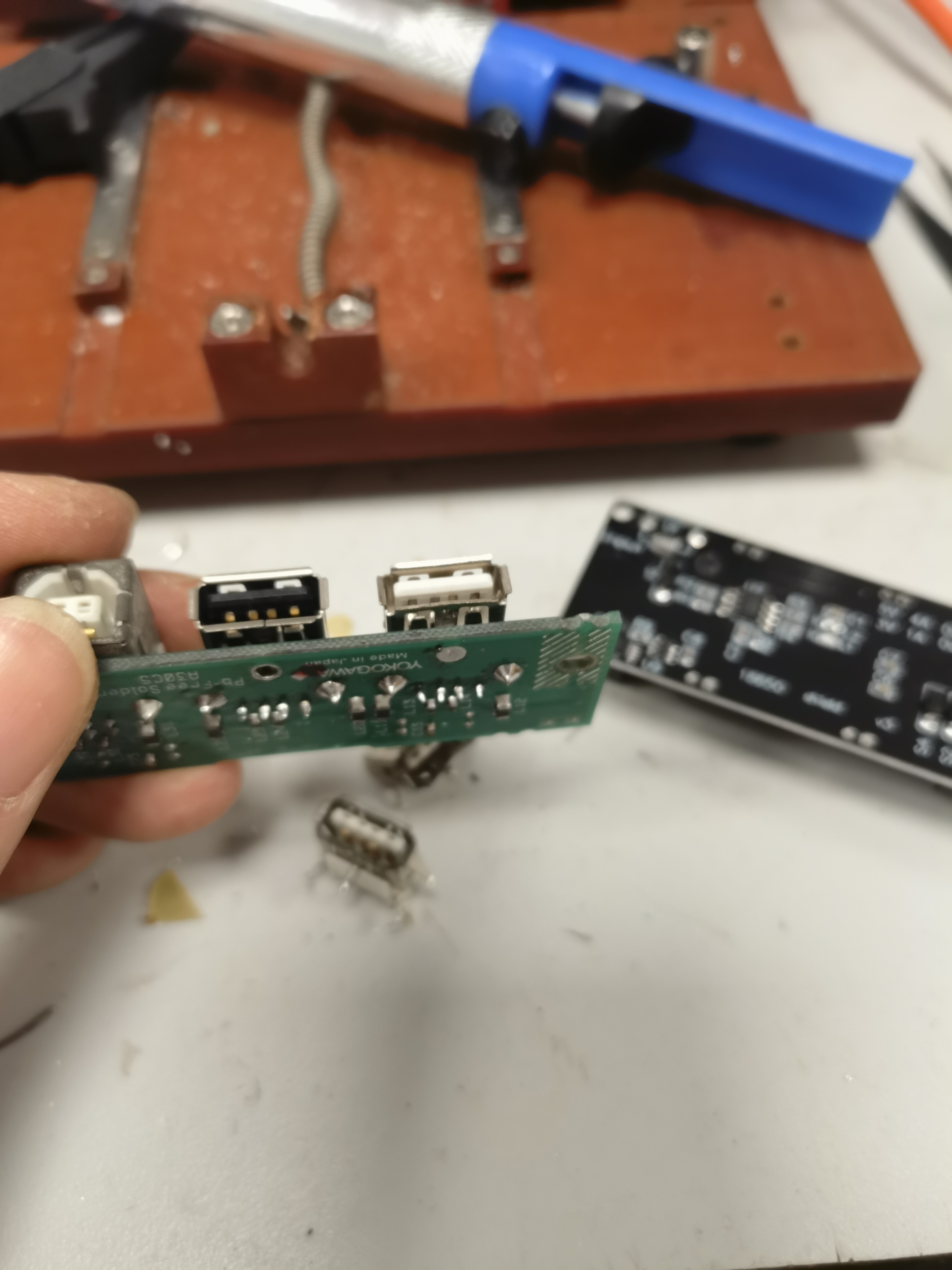

找了两个usb接头换上去

来张大合照

最后换上芯片，全部安装回去后，开机正常

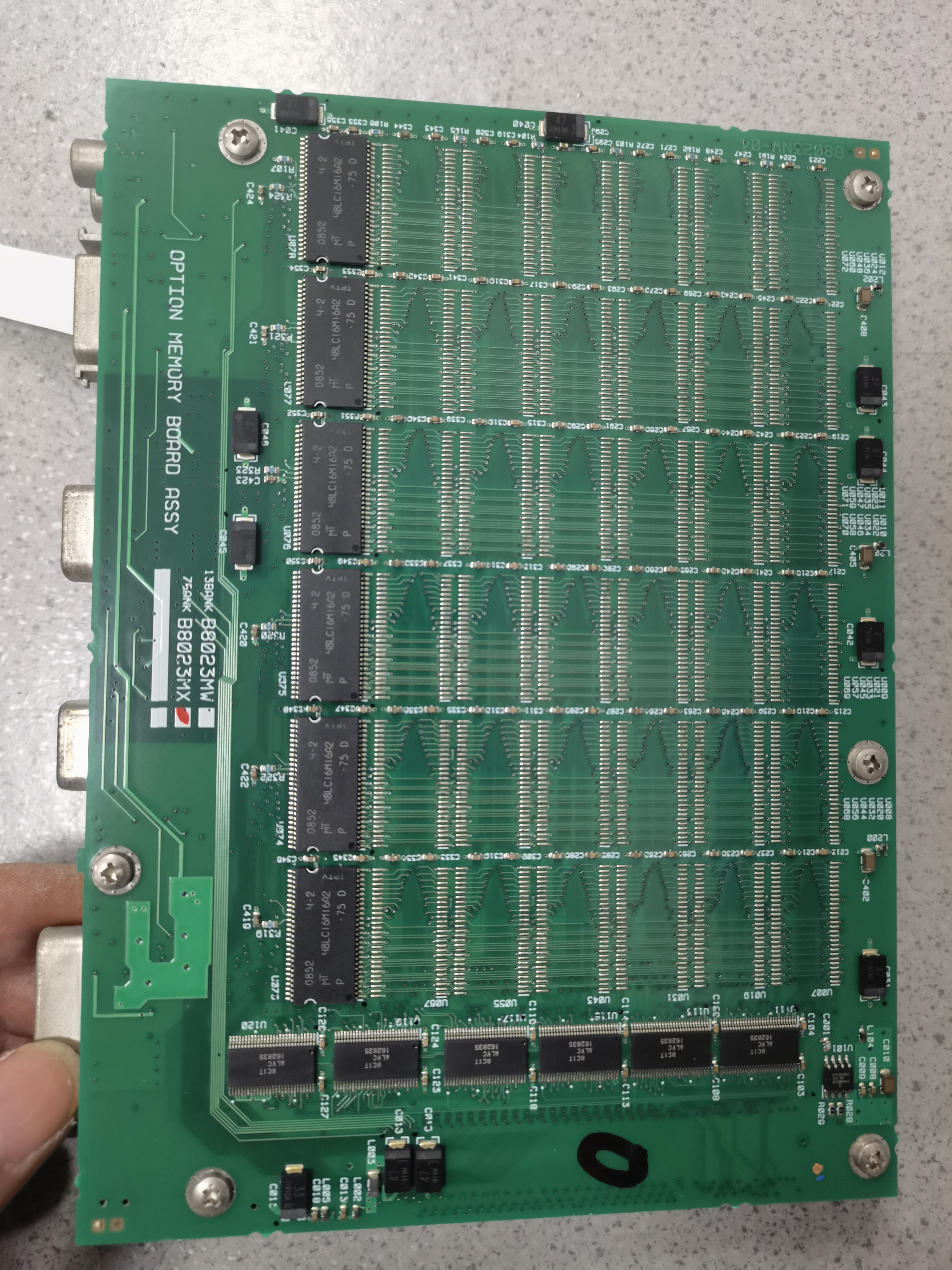

这东西要是能增加逻辑分析功能，能解析查看串行协议就完美了，查了下DL950有协议分析的功能，不过这玩意现在是买不起了，只能玩这个老古董了，这电路板元器件基本都涂了防脱胶，像是人工用笔画的记号，应该是质检。真的很用心。
最后，希望大家注意环保，干电池不要乱扔。
预祝大家新年快乐！
