[电源设计]

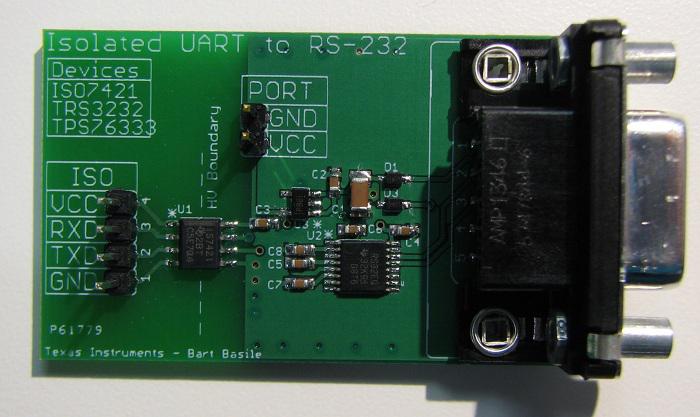

隔离式 RS-232 到 UART 转换器的参考设计包括BOM，PCB文件及光绘文件

2018-8-2 08:28:39 2180 RS-232 UART

0 描述此设计可实现利用接口到电源本身的残余电力的隔离式数据转换器。这样就不再需要进行跨隔离边界的成本昂贵的电力传输。通过在电表上轻松启用无处不在的 RS-232 连接，可以用各种各样的测试站硬件执行工厂配置和校准等功能。 2.5kVRMS 隔离边界可确保现场技术人员安全地连接电表，甚至在安装后执行诊断、数据检索和现场固件更新。安装了可靠的接口以执行诊断、数据检索和现场固件更新。可靠的接口适用于远高于 RS-232 标准的数据率，从而确保在任何情况下，隔离都不是设计中的限制因素。主要特色高电压 RS-232 隔离位速率最高可达 1 Mbps 2.5kVRMS 操作隔离边界（根据 UL）适用于隔离和 RS-232 收发器的集成式能量收集使用 5V 至 12V RS-232 驱动器进行操作 0 Schematic/Block Diagram.pdf 23.82 KB , 下载次数: 13 物料清单.pdf 72.41 KB , 下载次数: 1 参考指南.pdf 3.52 MB , 下载次数: 9 层图（或 PCB 布局）.pdf 60.04 KB , 下载次数: 1 CAD 文件.zip 41.18 KB , 下载次数: 1 光绘文件.zip 32.54 KB , 下载次数: 1
