[经验] DIY:电路板

  [复制链接]

版主

发表于 2016-1-5 17:14:50   9793 查看 272 回复 显示全部楼层 倒序浏览
分享
DIYer:
微笑的小鸭
制作时间:
半天
制作难度:
★★☆☆☆
GEEK指数:
★★★☆☆
是不是又在检修用万能板搭出的电路?是不是苦于万能板搭不出自己想要的电路、布局?对于当今广大电子爱好者来说,万能板已经不能满足制作的需求,但是找厂家做PCB样板又不太划算,几十元钱一块板……那就没有办法了么?且慢,这时,感光板横空出世!成本低廉,制作方便,可以轻易搭建出复杂的电路甚至是贴片电路,精度高,#@¥%&*……(题外话:咋感觉那么像广告?)总之,方便,实用,是感光电路板的优势所在!
而今天我就以最简单的20颗“草帽”LED并联电路来示范一下,教教大家如何充分发挥感光板的优势——我电路就是比你整洁,方便,好用!


1   材料和工具

○ 感光电路板x1块
○ 三氯化铁x1瓶,或者环保蚀刻剂x1包
○ 感光板显影剂x1包
○ 透明胶x1卷
○ 铅笔x1
● 台灯x1
● 玻璃片(越厚越好)x1
● 塑料盆或保鲜盒x1(注意一定是塑料的啊!!)
● 美工刀x1
● 钢尺x1
● 电子称或天平x1(除非你想一次把所有药品用完)
● 秒表,手表,钟,能计时就行
● 平头镊子x1
● 电钻,台钻,能打孔的就行了。注意要用细钻头!0.8mm左右合适。




2   绘制并打印你的电路图!

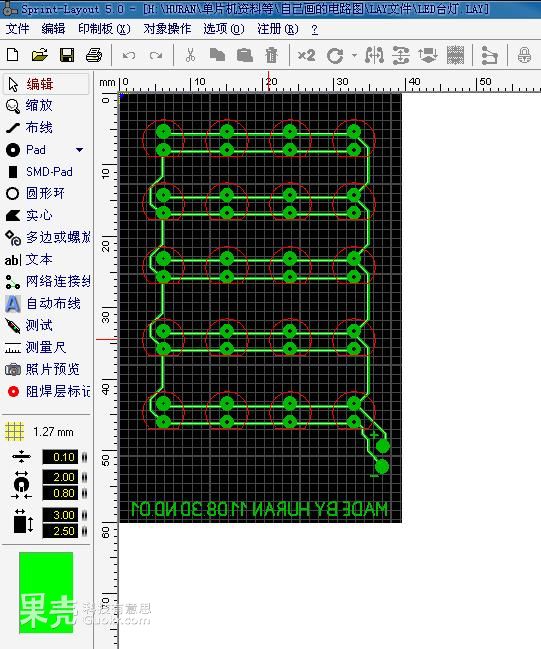

  • 首先当然是绘制电路图啦,这里我用的是一个叫Sprint Layout的PCB设计软件,至于你用神马软件,我是管不着的啦……
  • 不过我还是给诸位菜鸟盆友们推荐Sprint Layout!它因为操作简单,易上手等优势赢得了无数菜鸟的喜爱!


  • 画出电路图。

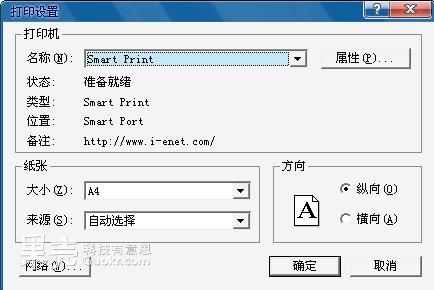

  • 对了,这个Sprint Layout需要打印才行……家里有打印机的当我什么也没讲,没打印机的去百度查查“Smart Rrinter虚拟打印机破解版”,这是一款很实用的绿色软件(当然要破解之后),可以把任何文档——只要有打印选项的,转换成N多格式的图片,再把这图片拿到文印店去打印,这就省去了拿着个.LAY文件去打印,人家又打不开的囧况……

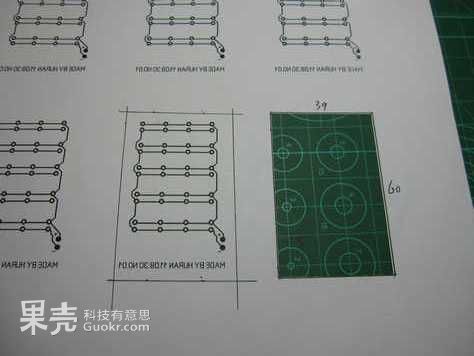

  • 好啦,现在你已经把电路图打印出来了!(用普通A4纸即可,越轻越好)按照你设计的尺寸,裁下来吧!当心手指!
  • 需要注意的是,请仔细观察你打印出来的线路,有的时候会有断线或者短路的情况……没错,任何瑕疵,感光板都会跟着你照做。所以如果是喷墨打印机,请把线距放宽一点,要是断线了就补上,短路了就调宽线距再重新打印!如果你有一台极品激光打印机,请无视这段话…………



3   开始感光!

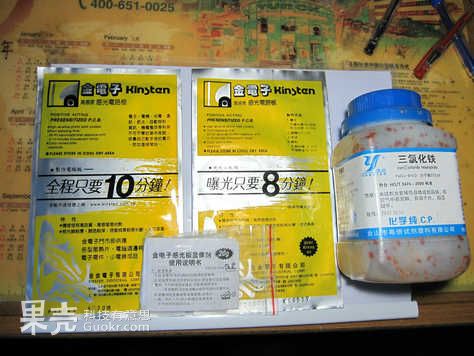

  • 中间是金电子的旧版感光板(已经过期了TwT),左边是新版的感光板。最右边是三氯化铁块,一瓶装的。下面是感光板显像剂。
  • 很多人问感光板的价格,在我住的广州,岗顶新赛格电子城,三楼有一家,10元可以买到100×150mm的巨大板子了,很够用了。
  • 瓶装三氯化铁十几元的样子,可以腐蚀N多线路板。显像剂,1元的东西……

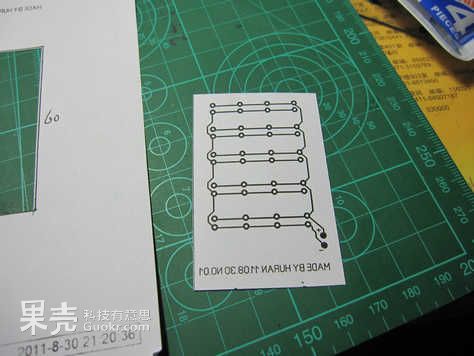

  • 裁下来的电路图。
注意:以下由于感光板对光敏感的缘故,我关了台灯,木有办法……

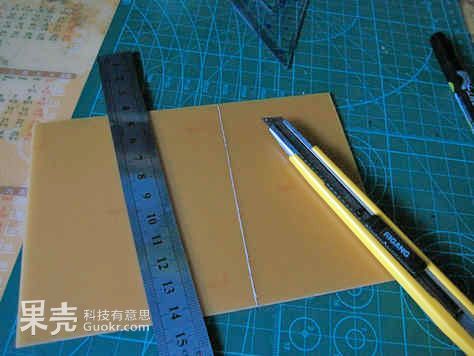

  • 用美工刀+钢尺在感光板上划出你需要的区域,多划几次,多用点力!

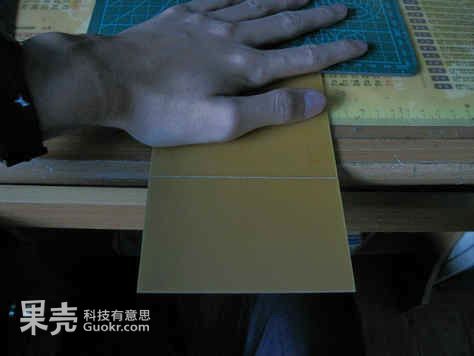

  • 按图所示摆放好电路板,然后用另一只手按下去!用力!“啪!”好了,切割完毕!

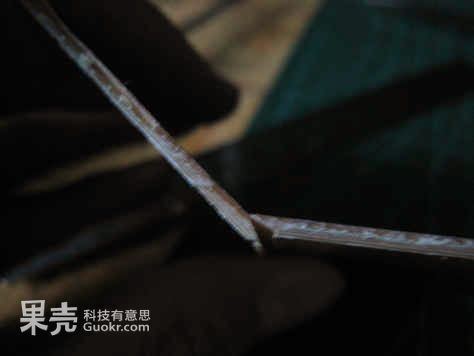

  • 杯具的事情还是发生了……切口不整齐,归根还是没有用够力切割板子(可以用玻璃刀试试)。

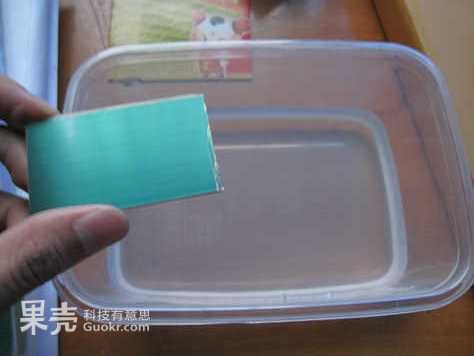

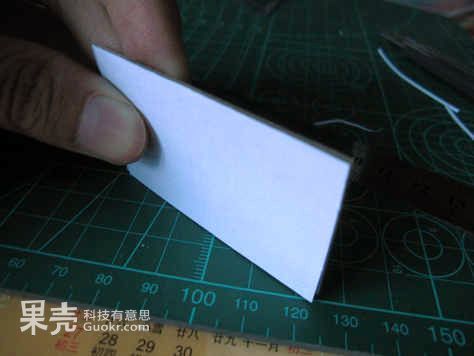

  • 好了,重新切割,切好了。注意要把白色的保护膜撕掉!再进行感光作业!


  • 撕掉感光膜之后的效果,应该看到墨绿色的感光层。


  • 把电路图图纸 有字迹 的那一面朝感光膜用透明胶贴好。

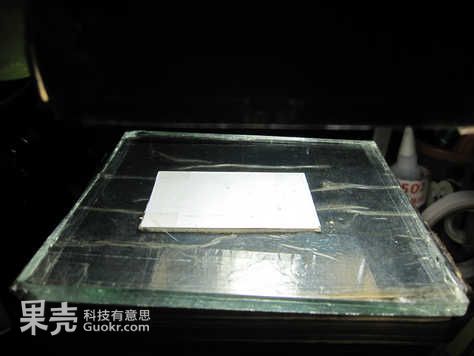

  • 感光膜朝上 ,用玻璃压好。玻璃是我从别人家装修时搞来的……越厚越好,厚就重,压的就紧。
  • 控制台灯与板子之间的距离在5CM左右!


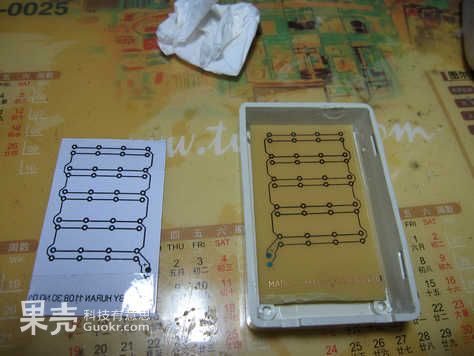

  • 好了,开始感光!注意感光过程中不要碰玻璃,不要关台灯和移动台灯的位置。20分钟左右之后来关掉台灯吧!
