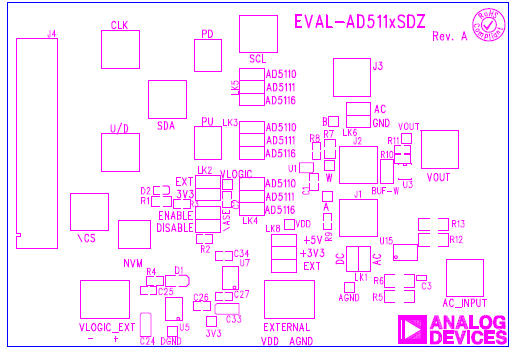

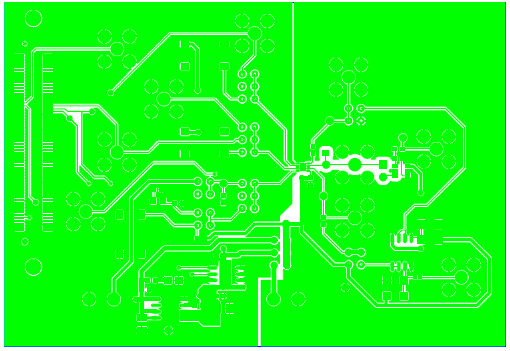

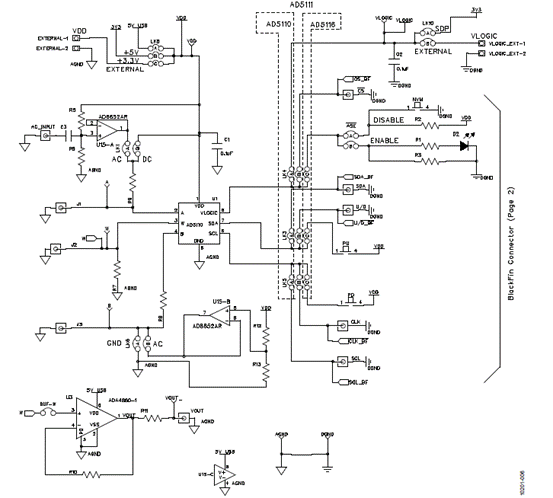

ADI公司的AD5111 / AD5113 / AD5115是128- / 64- / 32位数字电位计,电阻误差±8%,A,B和W的电流为±6 mA,正常电阻为5kΩ, 10kΩ,80kΩ,温度系数为35 ppm /℃,单电源2.3V-5.5V工作,主哟用在替代机械电位器,手持式可调调整仪,音量控制,电压电压/电流转换,可编程滤波器,以及延迟传感器校准等。本文介绍了AD5111 / AD5113 / AD5115主要特性,功能方框图以及AD5111评估板主要特性,电离路图,材料清单和PCB布局图。

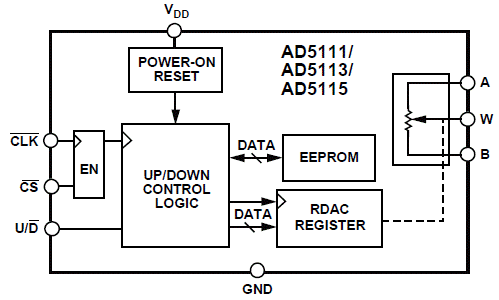

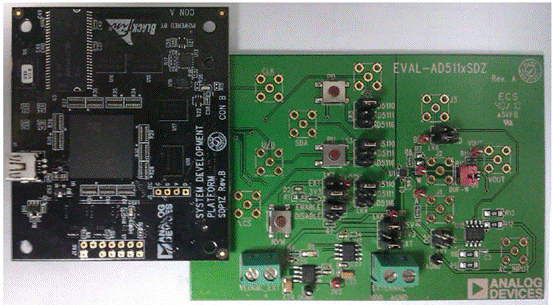

AD5111 / AD5113 / AD5115为128- / 64- / 32位置调节应用提供了一种非易失性解决方案,在A,B和W引脚上保证了±8%的低电阻容差误差和高达±6 mA的电流密度。低电阻容差,低标称温度系数和高带宽简化了开环应用以及容差匹配应用。新的低抽头电阻功能可将电阻器阵列极端情况下的抽头电阻降至典型值的45Ω。一个简单的3线上升/下降接口允许以高达50 MHz的时钟速率进行手动切换或高速数字控制。AD5111 / AD5113 / AD5115采用2 mm×2 mm LFCSP封装。这些零件可保证在−0℃至+ 125℃的扩展工业温度范围内工作。 AD5111 / AD5113 / AD5115主要特性: 单信道,128/64/32的位置分辨率 5kΩ的,为10kΩ,80千欧姆的标称电阻 马克西姆微米±8%标称电阻容差误差 低抽头电阻±6毫安最大刮水电流密度 变阻器模式温度系数:35ppm的/℃ 电位计模式温度系数:5 ppm /℃2.3 V至5.5 V单电源操作上 电EEPROM刷新时间《50μs 简单的上/下手动或数字可配置控制 芯片选择使多个设备能够运行 50年典型数据保留在125℃时有1百万个写入周期 宽工作温度:−0℃至+ 125℃ 薄型,2 mm×2 mm×0.55 mm 8引脚LFCSP封装 AD5111 / AD5113 / AD5115应用: 更换机械电位计 便携式电子设备电平调节 音频音量控制 低分辨率DAC LCD面板亮度和对比度控制 可编程电压至电流转换 可编程滤波器,延迟,时间常数 反馈电阻可编程电源 传感器校准 图1.AD5111 / AD5113 / AD5115功能外形图 AD5111评估板 本用户指南介绍了评估板AD5111的评估板—单通道,128位,非易失性存储器数字电位计。 AD5111支持2.3 V至5.5 V单电源供电,使该器件非常适合电池供电的应用和许多其他应用,可保证±8%的低电阻容差误差和高带宽,同时允许最大±6 mA的电流密度。 A,B和W引脚。 一个简单的3线上升/下降接口允许以高达50 MHz的时钟速率进行手动切换或高速数字控制。EVAL-AD5111SDZ可以在单电源模式下运行,并集成了USB内部电源。 有关AD5111器件的完整规范,请参见AD5111数据表,该数据表可从Analog Devices,Inc.获得,在使用评估板时,应与本用户指南一起查阅。 AD5111评估板主要特性: 功能齐全的AD5111评估板 多个测试电路 各种ac / dc输入信号 通过单独购买的系统演示平台(SDP)进行 PC控制PC控制软件 包装内容 EVAL-AD511xSDZ评估板 CD,其中包括 可让用户自行安装的软件控制板并执行 设备的所有功能 电子版AD5111数据表 电子版UG-323用户指南 图2.AD5111评估板和系数开发平台 图3.AD5111评估板电路图 图4.AD5111评估板电路图:SDP连接器 AD5111评估板材料清单: 图5.AD5111评估板元件布局图: 图6.AD5111评估板元件布局图 |
|
|
|
