[资料] CC2540TR2.4Mini蓝牙模块详细数据
2019-11-5 17:41:44  251 蓝牙模块 soc
分享
一般描述
1、CC2540TR2.4-Mini RF 模块为针对蓝牙低功耗,低成本的片上系统(SOC) 应用模块。
2、该模块内含一个 RF 收发器和一个工业级 8051 内核。 3、该 RF 模块适用于低功耗需求应用系统中。
4、符合全球无线电频率法规的无线系统,包括:ETSI EN 300 328 和 EN 300 440 Class 2(欧洲),FCC CFR47 Part 15(美国)和 ARIB STD-T66(日本)。
5、优异的链路预算(高达 97dB),从而无需外部天线端子的情况下实现远距 离应用。
6、拥有精确的数字接收信号强度指示器(RSSI)。
7、较宽供电电压压范围(2V 到 3.6V)。
8、可编程配置的输出功率:-23dBm 到 4d

8051 MCU
1、高性能和低功耗的 8051 微控制处理器。
2、128KB(CC2540F128)或 256KB(CC2540F256)的在线可编程 Flash。
3、8KB 的 SRAM。
4、5 个 DMA 通道。
5、高可靠性 AES 加密处理器。
6、具有全速模式的 USB 接口
7、21 个通用 I/O 外接引脚(其中包括 19 个 4mA 驱动能力的引脚和 2 个 20mA 驱动能力的引脚)。
8、具有一个 16 位和 2 个 8 位通用定时器。
9、一个带有外部信号捕捉功能的 32KHz 休眠定时器。
10、两个 USART,能够支持多种串行通信协议
11、8 通道且分辨率可配置的 12 位 ADC。 12、内部集成了高性能运算放大器和超低功耗模拟比较器。 13、电池电压监测和温度传感器。 14、RX 模式下电流低至 19.6mA。 15、TX 模式下(-6dBm)电流为 24mA。 16、休眠模式 1(从该模式唤醒到活动模式仅需 3us)下:235uA。 17、休眠模式 2(休眠定时器打开):0.9uA。 18、休眠模式 3(外部中断开):0.4uA。
应用领域
1、可用于 2.4GHz 低功耗蓝牙系统。
2、可用于手机外围附件。
3、体育及休闲器材。
4、消费类电子
5、人机交互设备(键盘,鼠标,遥控器)。
6、USB 收发 Dongle。
7、医疗保健设备。

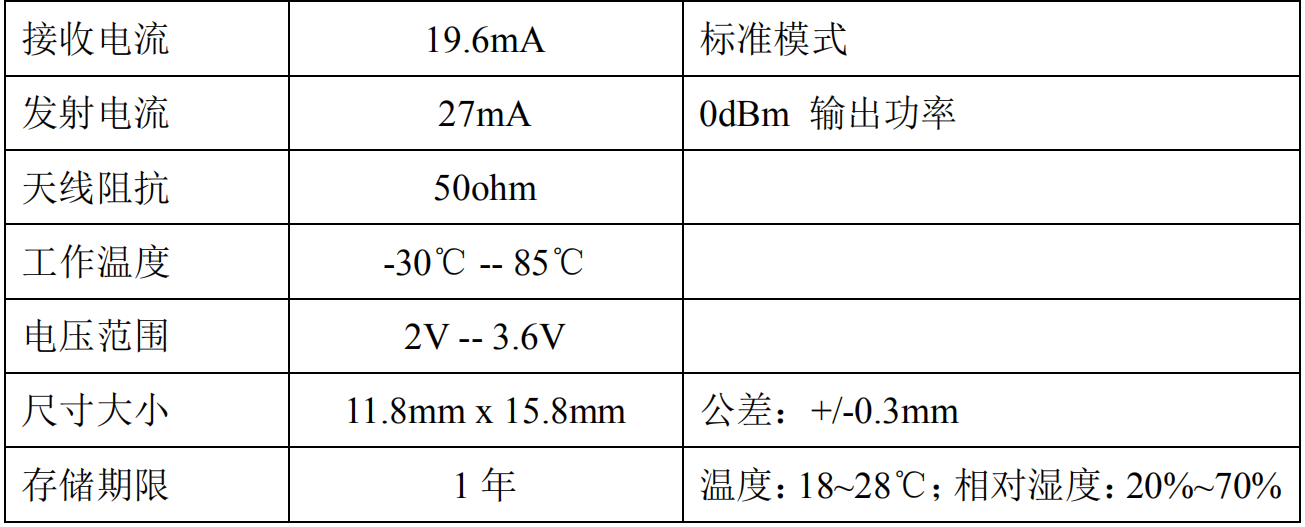

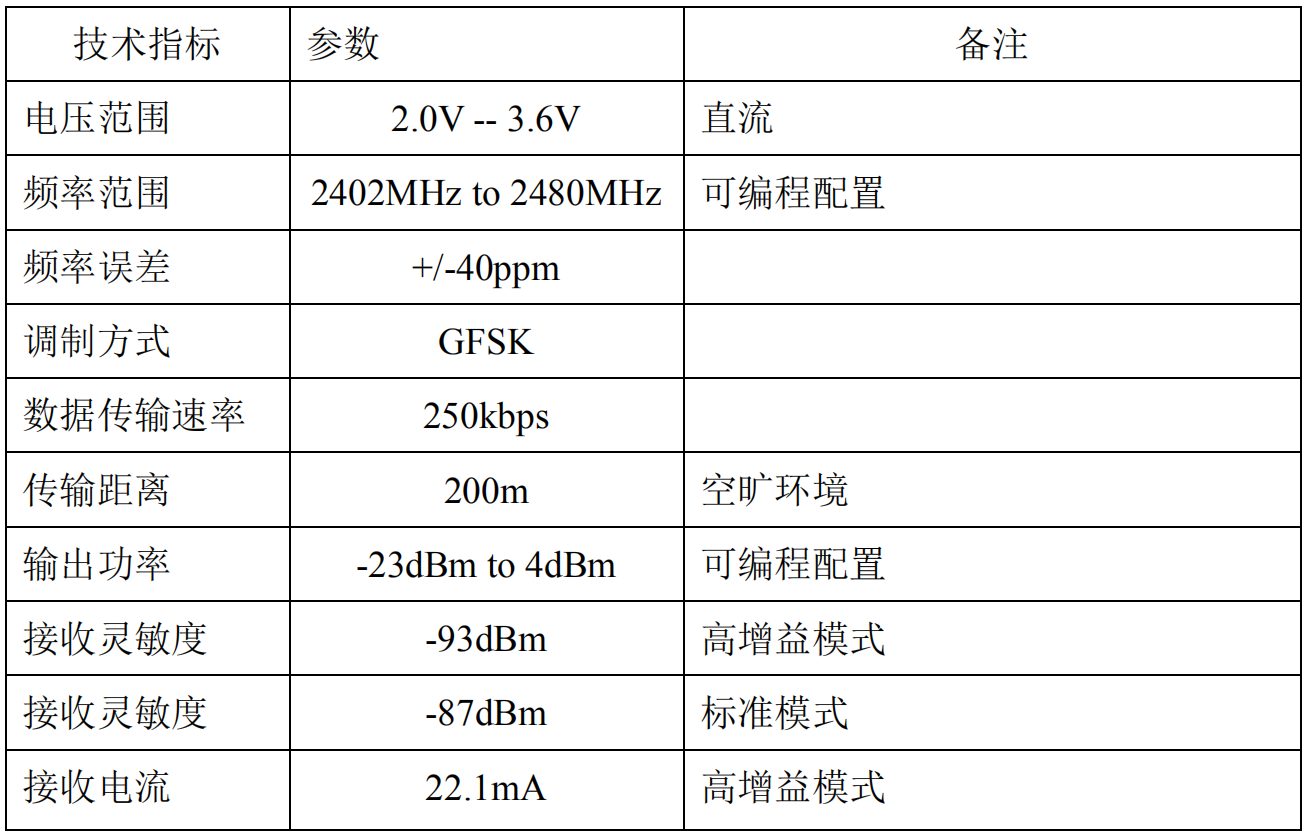

电气特性
测试条件:Ta=25°C,VCC=3V

点击添加图片描述(最多60个字)

点击添加图片描述(最多60个字)

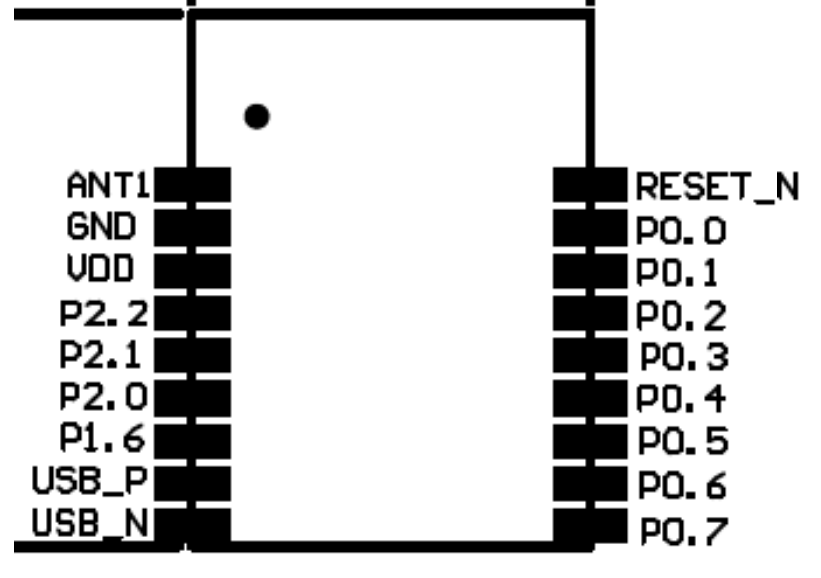

引脚位置图

点击添加图片描述(最多60个字)

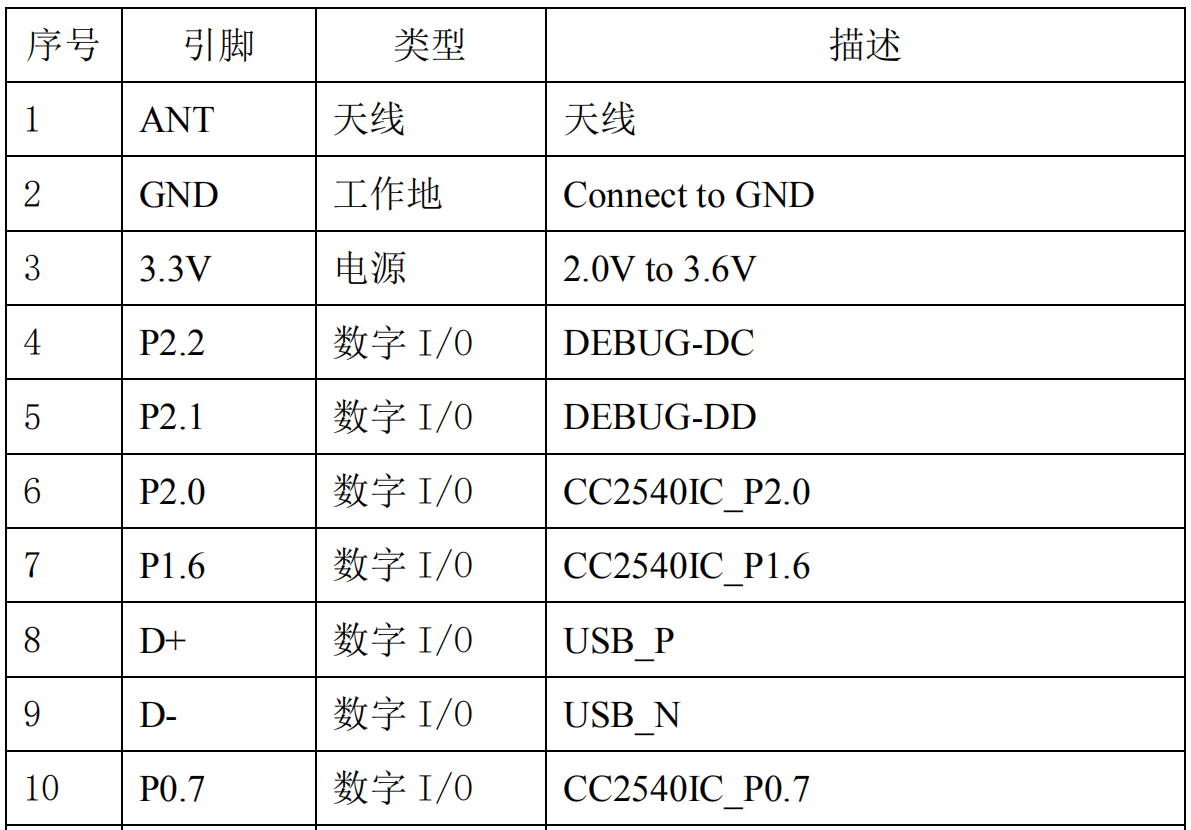

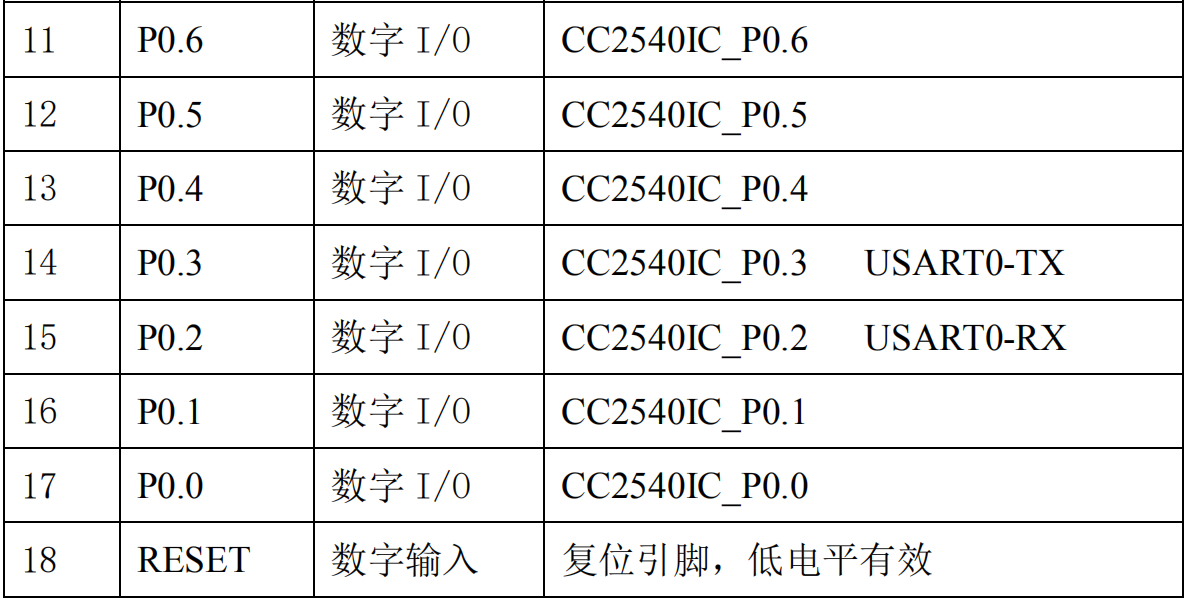

管脚定义

点击添加图片描述(最多60个字)

点击添加图片描述(最多60个字)

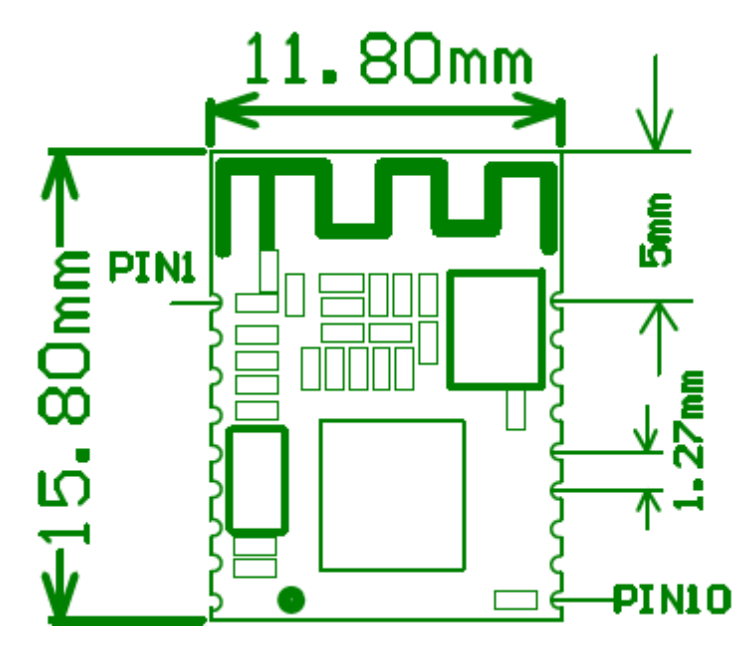

外型尺寸说明

点击添加图片描述(最多60个字)

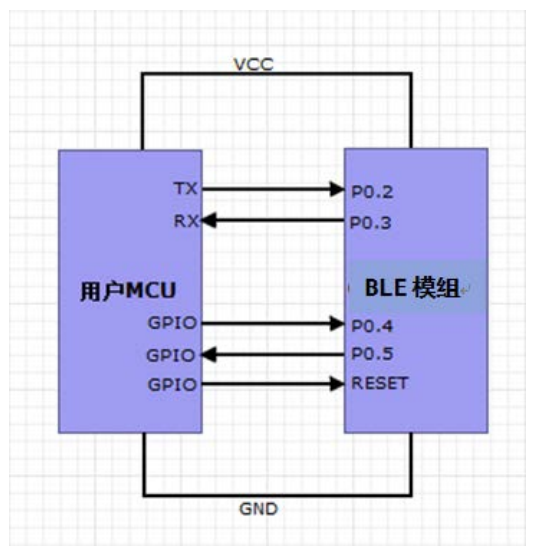

工作模式示意图

点击添加图片描述(最多60个字)

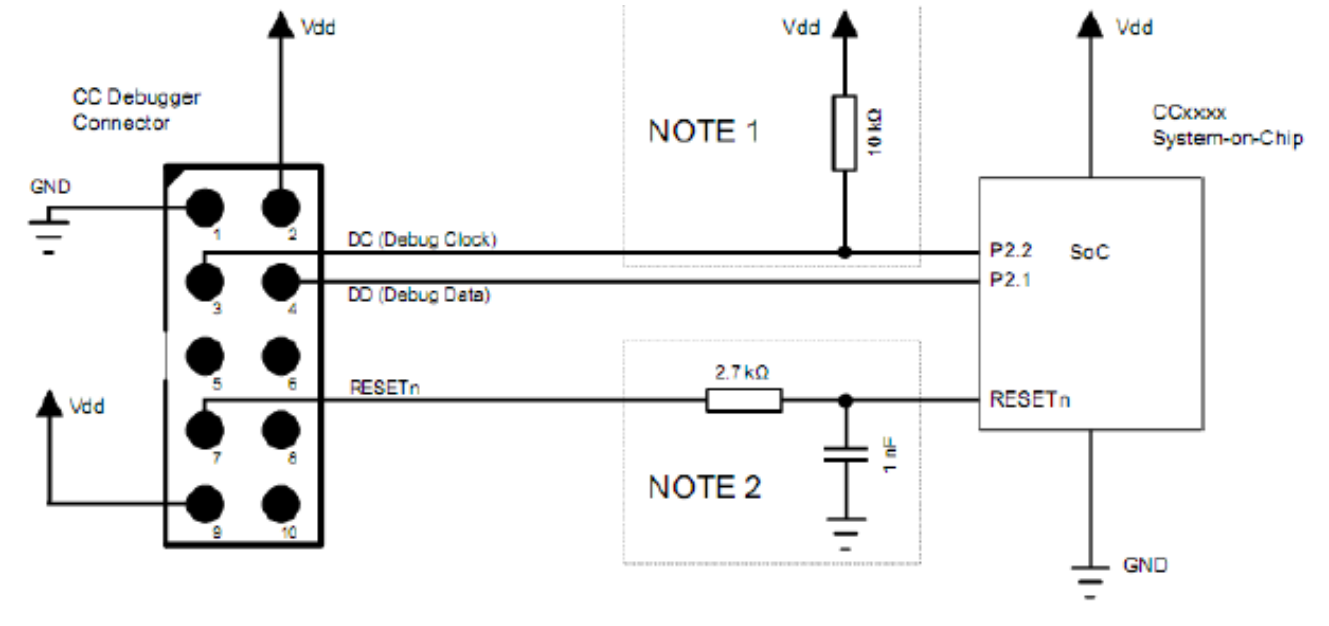

编程器和调试口连接图

点击添加图片描述(最多60个字)
开发工具
 CC2540 Mini Development Kit
 SmartRF Software
 Supported by IAR Embedded Workbench Software for 8051
注意事项
1、在制作 PCB 时,整个模块的下方注意尽量不用铺地,特别是 PCB 天线部分
禁止铺地;
2、模块默认连接 PCB 天线,如果需要连接第一脚 ANT 请提前通知。
