[经验] LED串并联电路的优缺点比较

2019-9-23 09:05:05  422 LED
分享
0
在設計LED 電路時, 工程師常會煩惱該用怎樣的LED電路來設計, 下表列出了幾個常見的恆流源LED 電路的組合, 依照LED 電路設計的複雜度, LED 失效時的容錯能力, LED 壽命等幾個面相來比較其優缺點, 可以依照LED 使用數量以及應用來挑選適合的LED串並聯電路.

LED 電路優點缺點電路圖
全串聯1. 整串LED電流相同.
2. 每顆LED亮度相同.
3. 當有 LED 短路時, 只要LED驅動電壓仍在驅動器的輸出電壓範圍內, 整串電路仍會導通, LED 使用壽命不變.
4. LED 電路簡單, PCB 佈線容易.
1. 當有LED 開路時, 整串LED 都不亮, 可在每顆LED 並聯 diode 避免電路開路, 但會增加成本.
2. 當串聯LED數量多時, 總電壓會很高, 需使用高輸出電壓驅動器, 安規等級需求較高, LED 數量很多時不適合使用.
全併1. 與全串聯LED電路相比, 可有效降低 LED 電路總電壓, LED 電路總電壓最低, 每顆LED電壓相同.
2. 當 LED 開路時, 其餘LED 仍可繼續發亮.
1. 當電路中有LED短路時, 整個電路短路LED 全不亮, 電路對LED失效模式是短路時的容錯能力最差,
2. 當LED 電壓差異過大時, LED 亮度會因為分流電流不同而不同, 對LED 電壓高低的一致性要求最高.
3. 當有LED 開路時, 剩餘 LED 分流電流會增加, LED 功率增加後溫度升高, LED壽命減少, 燈具使用壽命隨LED 失效數量成等比級數減少.
4. LED 電路稍微複雜, PCB 佈線稍難.
矩陣 (ARRAY)
  先串再併
1. 與全串聯LED電路相比, 可有效降低 LED 電路總電壓,適合LED數量較多的電路設計.
2. LED 驅動電壓高低互補, 每串LED 總和電壓差異較低, 每串 LED亮度接近, 對LED 電壓高低的一致性與全並聯相比要求較低.
1. 當LED短路時, 該串LED電壓會下降, 整個LED電路驅動電壓會跟著下降, 當LED 電壓下降後無法滿足正常串的LED驅動電壓, 因此在並聯分流電流的驅動電流會下降造成正常串的LED 亮度大幅降低, 燈具整體亮度大幅降低.
2. 當LED開路時, 該串LED 全不亮, 其餘串 LED 仍可繼續點亮, 剩餘串的所有LED 因分流電流增加, 功率增加後溫度升高, LED 壽命縮短.
3.  LED 電路較複雜, PCB 佈線較難.
矩陣 (CROSS)
先併再串
1. 與全串聯LED電路相比, 可有效降低 LED 電路總電壓, 適合LED數量較多的電路設計.
2. 當LED失效模式是開路時, 與LED全並聯電路相同, 除了該失效LED之外, 其餘 LED 仍可繼續點亮, 但其餘併聯LED 分流電流增加, 功率增加後溫度升高, 壽命縮短.
3. 當LED失效模式是短路時, 不會有先串再並電路的缺點造成大量LED亮度降低, 只有該並LED全不亮.
1. 當有 LED 出現異常時, 偵錯時較難查出異常 LED 所在位置.
2. 當LED電壓差異大時, 每顆 LED 亮度會不同, 串聯LED 電壓高低不像先串再並電路有補償效果, 電路對LED 電壓一致性的要求很高.
3. 當LED短路時, 整個併聯電路短路不亮, 與LED 開路相比對LED 失效模式為短路的容錯度較低.
4.  LED 電路複雜, PCB 佈線難度最高.

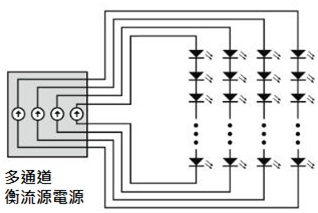

多通道
串聯
1. 與全串聯LED電路相比, 可有效降低 LED 電路總電壓, 適合LED數量較多的電路設計.
2. 整串LED電流相同.
3. 每顆LED亮度相同
4. 當有 LED 短路時, 只要LED驅動電壓仍在驅動器的輸出電壓範圍內, 整串電路仍會導通.
5. 單一迴路電路有LED 開路或是短路時, 完全不會影響其餘迴路LED, 其餘LED 使用壽命也不會受到影響.
6. LED 應用彈性高, 每串LED 可以以獨立的模組設計.
7. LED 電路簡單, PCB 佈線容易.
1. 當LED 開路時, 整串LED 都不會亮.
2. 多通道驅動器成本較高.
