TFT LCD 简介

     1.TFT LCDThin Film Transistor Liquid Crystal display,薄膜晶体管液晶显示器.
     2.优点:

     3. 缺点:
                   a.观赏视角的限制
                   b.响应速度较慢(液晶转动速度决定)
                   c.播放剧烈运动的图像会出现图像模糊
                   d.操作温度范围有限制

      4.TFT LCD相关名词
         LC:Liquid Crystal  液态晶体
         CF:Color Filter彩色滤光片。分R、G、B 三种颜色的滤光片。
         B/L:Back light背光。
         L/G:Light Guide导光板。
         data line:数据线,进行资料的传输
         scan line :扫描线,控制TFT的开关.控制TFT上的电晶体是on/off. On时,资料可以传输;off时,资料不能传输
TFT-LCD面板介绍
       1.TFT LCD 显示器面板



        2.生产流程




        3.偏光板Polarizer

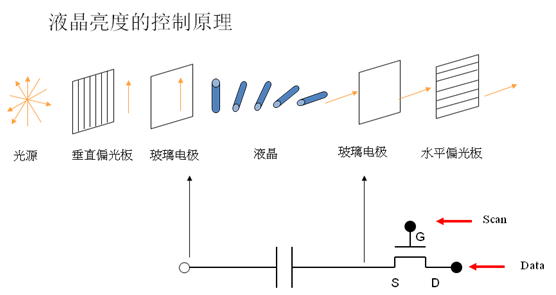

            液晶分子可改变光的极化状态,穿过扭曲液晶时,光线被液晶分子扭转90度.通过TFT电压控制开关来控制液晶分子两端的电压,
            不同压差下有不同穿透率,极化程度也相应改变,从而达到控制光线的强弱的目的.
        4.彩色滤光片
        彩色滤光片为液晶显示器彩色化的关键元件,透过彩色滤光片才能使高灰階的液晶显示器达到全彩色化,所以彩色滤光片之作用
        在于利用滤光的方式产生RGB三原光,再将三原光以不同的强弱比例混合而呈现各种色彩,使LCD显示出全彩.


        注解:
        最基本的彩色滤光片其结构为玻璃基板(Glass substrate)上制作防反射之黑色遮光层,即为BM层,再依序制作上具有透光性红` 绿`蓝
        三原色之彩色滤光膜层(滤光层之形狀` 尺寸`色泽配列依不同用途之液晶显示器而异),最后溅镀上透明导电膜(ITO Indium tin Oxide).

Black Matrix目的:
         遮蔽漏光区域,以免看到漏光导致对比下降
         Black Matrix材料:
         Cr, CrO2, resin

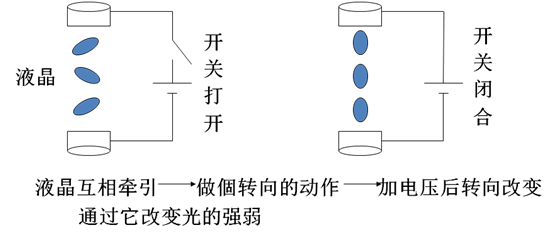

         5.液晶层
            1.液晶可以被光穿透,并影响光的偏振性。
            2.在液晶分子两端所加电压的不同,液晶分子的翻转程度不同,根据液晶角度的不同透过光的偏振性也不同。

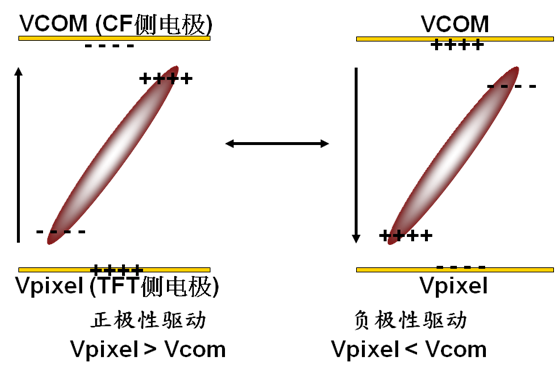

6.液晶极性反转驱动
                   a. 液晶必須以交流信号驱动
              b.长时间维持某一极性,液晶分子可能受到破坏



          7.TFT结构

           8.背光模组
               背光模组主要是用来提供液晶面板均勻、高亮度的光源,由于TFT-LCD之非自发光性,因此須利用外加光源如:发光二极体、
               冷阴极射线管等.
                      主要功能:提供液晶面板平面光源,提供适当的辉度、色度、均齐度、视角等
TFT-LCD显示原理
          1.图像显示原理
               电脑显示之图像均是由一个个的像素(pixel)构成

        2.TFT的显示方式

          先开启第一行,其余关闭,接着关闭第一列,电压已经固定,所以显示颜色也已固定。开启第二列,其余仍保持关闭。以此类推,可完成整个画面的显示。
        3.TFT LCD的显示指标
           解析度(Resolution):解析度越高,画面越清晰。
           Resolution   Horizontal   Vertical    比例
            VGA                   640               480        4/3
            SVGA                 800               600        4/3
            XGA                  1024              768        4/3
            SXGA                1280             1024       5/4
            SVGA+             1400             1050       4/3
            UXGA               1600             1200       4/3
          颜色深度(Color depth):LCD可显示的颜色数目

            256 Color:
             8(R)*8(G)*4(B)=256 Color
             High Color :
             32(R)*64(G)*32(B)=65536 Color
             Full Color :
             64(R)*64(G)*64(B)=262144 Color
             True Color :
             256(R)*256(G)*256(B)=16777216 Color
                                                                               4TFT-LCD的穿透率:
        4.TFT-LCD面板的宿命:光学穿透率不佳。
           开口率:液晶分子中光线能透过的有效区域的比例。即液晶分子中有效的透光区域与全部面积的比例,就称之为开口率。

        5.光学穿透率不佳原因:
           1.TFT的开口率:约60%以上。
           2.CF的滤光效率:约1/3以下。
           3.偏光板的极化效率(含两片吸收):约40%上下。
             三項相乘60%×1/3× 40%约为8%所以,在TFT LCD的设计中,要尽量提高开口率,因为只有提高开口率,便可以增加亮度,
             而同時背光板的亮度也不用那么高,可以节省耗电及花费。

TFT-LCD驱动电路架构

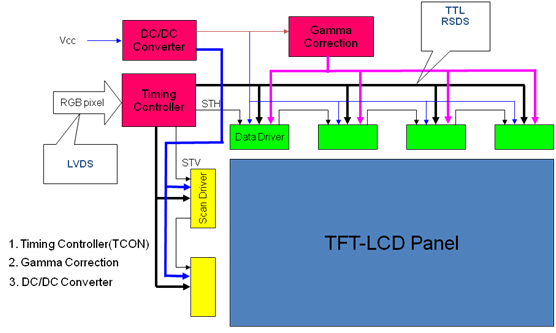

       1.驱动电路三大区块




2.T-CON架构




        3.Data Driver架构

           4.Scan Driver架构



           5.Power DC 架构






            VAA是由V5V(5V)通过Boost电路得到的,可以从X-Board上测得VAA電压值为10.5V。
            VAA有以下两大功能:
            1.VAA通过Charge Pump得到VGH、VGL。
            2.VAA通过分压得到10组GAMMA值和VCOM值来控制64灰阶。
            VGL、VGH为液晶开关电压。当Gate端为VGL时,液晶关闭;当Gate端为VGH时,液晶开启。VGL为-6.8V,VGH为23V。但事实上供Panel端的VGH不为直流,而是                幅值为23V的脉宽波形。

TFT-LCD基本的驱动方式
       1.TFT功能示意图








         2.VOCM电压

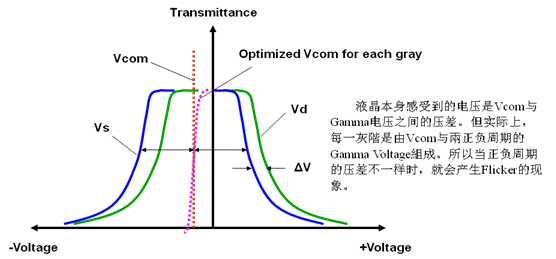

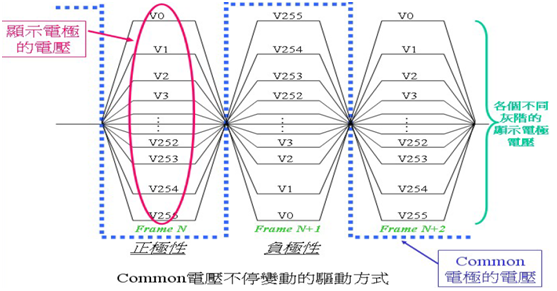

这两种不同Common驱动方式影响最大的就是source driver的使用.以不同Common电压驱动方式的穿透率来说,我们可以看到,当Common电极的电压是固定不变的               时候,显示电极的最高电压,需要到达common电极电压的两倍以上.而显示电极电压的提供,则是来自于source driver. 以图中common电极电压若是固定于5伏特的话,                 则source driver所能提供的工作电压范围就要到10伏特以上.但是如果common电极的电压是变动的话,假使common电极电压最大为5伏特,则source driver的最大工               作电压也只要为5伏特就可以了.就source driver的设计制造来说,需要越高电压的工作范围,制程与电路的复杂度相对会提高,成本也会因此而加高.
