汽车双30W USB电源端口参考设计包括BOM及原理图
2018-10-10 09:42:12  548 采样保持电路 多路复用器 模数转换器 采样 BOM
分享
描述

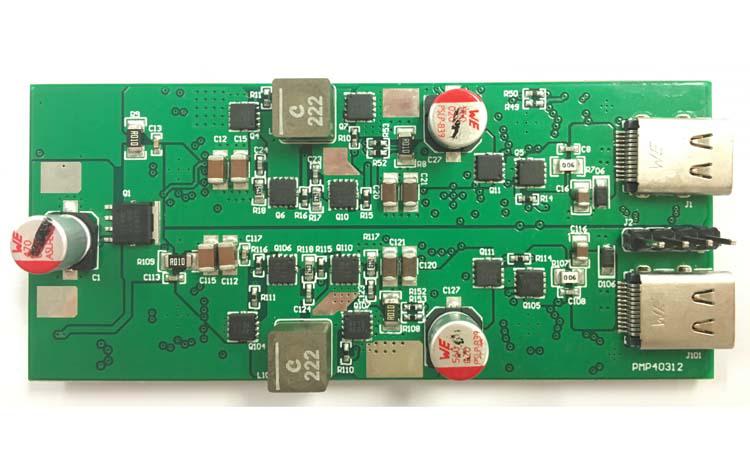

            该汽车参考设计旨在通过 1-3m 电缆连接到音响主机,并通过 60W 的组合功率支持两个 USB 电力输送 Type-C™ 端口。USB 电力输送设计既昂贵又耗时,但用户可以充分利用面向售后市场媒体集线器的完整参考设计来加快媒体端口系统设计。该设计提供主要针对汽车系统的集成式解决方案,有助于最大程度地减少设计工作量。


主要特色

  • BQ25703A 和 BQ25700A 降压/升压通过利用进行电力输送电压调节的 I2C 控制来优化电力输送
  • 基于典型媒体接口板尺寸 3.15 x 1.4 英寸的小型解决方案尺寸
  • 宽输入电压钳位支持 5-36V 电压(最大电压 42V)
  • TPS25740B 兼容 USB PD 2.0 和 3.0,可通过引脚可选选项提供 5V、9V、12V 和 15V 或 5V、9V、15V 和 20V 电压
  • TPD6S300 为 CC 和 D+/D- 线路提供 Vbus 短路过压 ESD 保护
  • TS3USB221A-Q1 多路复用器结合来自任一端口的 D+/D- 数据信号并传递到音响主机
