高速数字信号在通过传输路径后,会由于路径的自身特性对信号造成失真等影响,信号完整性是指信号在传输路径上的质量。随着数字信号频率越来越高,电路的高频特性越来越显现出来,需要借助更精确的手段加以分析评估。

信号完整性的测试手段种类繁多,有频域和时域法,还有一些综合性的手段,比如误码率测试,实验室通常会配备示波器和矢量网络分析仪等仪器进行分析测试。罗德与施瓦茨(R&S)公司矢量网络分析仪ZNB和ZNBT相比传统的信号完整性测试仪器,同时具备了时域和频域测量功能,基于矢网丰富的误差校准和高动态范围,为信号完整性测试提供了强大和全面的分析功能。

1. 技术背景及产品介绍

对于设计高速器件、无线组件来说,分析其连接器、PCB板材和传输线的时域响应和信号完整性至关重要。在信号完整性分析中,示波器的眼图功能已经被广泛应用,通过对被测件眼图的描绘可以得出许多重要的信息,为了使用矢网得到眼图,首先测量被测件的频域复S参数,通过ZNB/T-K2时域分析选件,对频域参数进行逆傅里叶变换,得到时域响应。ZNB/T-K20增强时域分析选件根据定义的比特字符串对时域响应进行卷积后得到眼图结果。

图1、ZNB/T选件功能介绍

2. 矢网的信号完整性测试应用

2.1 眼图测试

眼图是比特流数据在时域上累积而显示的图形,包含了高低点平和这两种状态之间所有转换信息,眼图的“眼睛”张开的大小反映着码间串扰的强弱。“眼睛”张的越大,且眼图越端正,表示码间串扰越小,传输线传输性能越好;反之表示码间串扰越大。

ZNB/T上设置功能如下图2所示,需要根据被测件实际传输速率和电平参数改变设置。

图2、眼图测量设置界面

通过如上设置,即可实现眼图的结果显示,同时可得到关于眼图的所有数值统计结果,并支持数据导出后处理。

图3、眼图测量结果统计

针对特定的协议标准标准,如USB3.1,SATA3,HDMI1.4,PCIe3等,需根据协议规定的眼图模板进行测试,如下图所示,当被测件结果触碰模板区域时,即判定被测件测试失败。

图4、眼图测量模板

为了对传输信道的失真进行抵消,往往会采用发射端预加重(Emphasis)和接收端均衡(Equalize)的方式,ZNB/T K20选件提供了多种信号发射端预处理或恶化的仿真设置,除预加重外,还提供了抖动(Jitter)和噪声(Noise)的添加,使用者可根据需求模拟实际信道传输情况,并为改善测量结果提供仿真评估。

图5、ZNB/T K20内置均衡器设置

2.2 TDR测试

现代网络分析仪在极限情况下已经可以测试5km长的电缆,位置精度也可以达到毫米级,在很多场合下已经替代了传统时域TDR进行。TDR测试目前主要使用于PCB(印制电路板)信号线、以及器件特征阻抗的测试,并显示出每个阻抗不连续点的位置和特性比。同时如单端信号线,差分信号线,连接器等。

图6、不同阻抗在时域下测量结果

2.3传输线频域测试

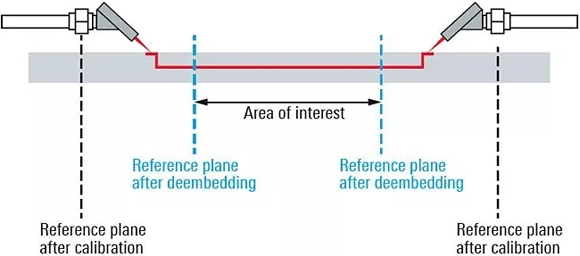

在使用矢网验证PCB板上的走线与布板时,往往仅需对感兴趣区域进行测试,需去除探针、焊盘、过孔、管脚带来的影响。使用ZNB/T四端口或以上矢网可以将两路物理端口合并为一路差分逻辑端口,进行差分传输线测试,通过EMStarSmart Fixture Deembedding (SFD) 或AtaiTecIn-Situ Deembedding (ISD)这两种校准方式进行校准、探针或夹具去嵌入。

图7、PCB片上测量

ZNB/T矢网可内置校准界面,在保证测量精度的情况下,简化传统的校准步骤,提高了PCB片上测量的易用性。结果同时显示在界面中,包含差分S参数,差共模抑制,阻抗等。

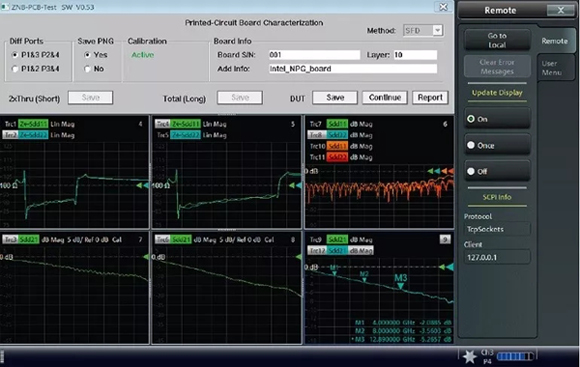

图8、ZNB/T内置PCB测量校准界面

3.  小结

R&S公司ZNB/T矢量网络分析仪提供了信号完整性测试的新思路,时频域同时显示大大简化了测试系统搭建的复杂度,降低了测试成本,差分端口设置和灵活的校准去嵌入方法保证了各种测试场景下的适用性。
